Złączka PC 258M (8 przewodów), transparentna/czarna | 39.28 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

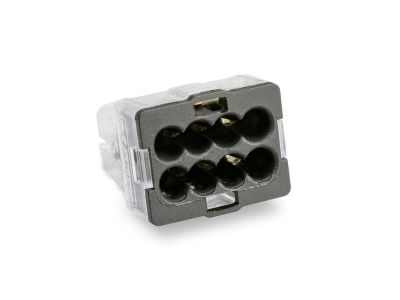

Złączka szybkołącząca PC 258M (symbol 39.28) umożliwia łączenie do 8 przewodów o przekroju od 1 do 2,5 mm². Wykonana z transparentnego, samogasnącego tworzywa (norma UL 94V-2) zapewnia widoczność miejsc styku i podnosi bezpieczeństwo pożarowe. Dzięki konstrukcji bezśrubowej montaż odbywa się bez użycia narzędzi, co skraca czas instalacji.

• Liczba przewodów: do 8 – umożliwia wykonanie wielu połączeń w jednym punkcie, oszczędzając miejsce w puszce i skracając czas montażu.
• Zakres przekrojów: 1–2,5 mm² – uniwersalność w łączeniu typowych przewodów instalacyjnych (Cu).
• Materiał: transparentne, samogasnące tworzywo UL 94V-2 – widoczność styku ułatwia kontrolę, a właściwości samogasnące ograniczają ryzyko rozprzestrzeniania ognia.
• Montaż bez narzędzi: eliminacja lutowania, skręcania i zaciskania – szybkie i pewne łączenie bez ryzyka poluzowania.
• Port testera: umożliwia sprawdzenie obecności napięcia bez naruszania połączenia – wygoda i bezpieczeństwo podczas diagnostyki.

Zgodność z Normami

Złączka wykonana z tworzywa samogasnącego spełniającego normę UL 94V-2. Produkt przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z wymaganiami bezpieczeństwa pożarowego materiałów.

Zastosowanie

Złączka PC 258M przeznaczona do szybkiego i bezobsługowego łączenia przewodów w instalacjach elektrycznych. Idealna do:

• Łączenia przewodów w puszkach instalacyjnych i rozdzielnicach.
• Podłączania opraw oświetleniowych, gniazd wtyczkowych i łączników.
• Wykonywania odgałęzień w obwodach sterowania i sygnalizacji.
• Zastosowań w automatyce budynkowej przy łączeniu przewodów sterowniczych (szyny danych, czujniki).

Wskazówki Montażowe

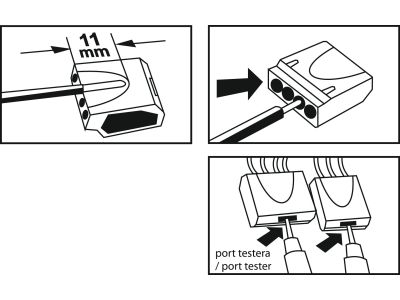

Montaż może być wykonywany wyłącznie przez osoby z odpowiednimi kwalifikacjami (np. uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Ściągnij izolację przewodu na długości około 11 mm. Włóż odizolowaną końcówkę do złączki aż do oporu. Po zakończeniu montażu skontroluj połączenie przez port testera za pomocą próbnika fazowego. Przekrój przewodów dobierz zgodnie z obciążeniem; złączka przeznaczona do przewodów 1–2,5 mm².

FAQ

• Czy złączka jest przezroczysta? Tak, wykonana z transparentnego tworzywa, co umożliwia wzrokową kontrolę połączenia – widać głębokość włożenia przewodu i ewentualne uszkodzenia izolacji.
• Jaki jest stopień ochrony (IP)? Produkt nie ma deklarowanego stopnia ochrony; przeznaczony do montażu wewnątrz puszek / rozdzielnic w suchych pomieszczeniach. W typowych warunkach nie wymaga dodatkowej ochrony przed wilgocią.
• Czy można łączyć przewody o różnych przekrojach? Tak, w zakresie 1–2,5 mm². Należy upewnić się, że każdy przewód jest prawidłowo odizolowany i włożony do odpowiedniego gniazda – dla optymalnego kontaktu zaleca się stosowanie przewodów o zbliżonych przekrojach.
