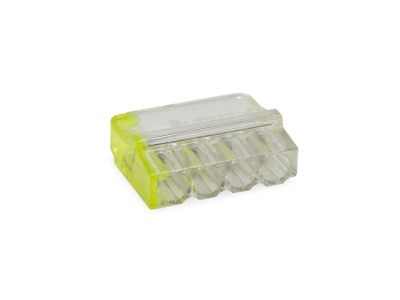

Złączka PC 254M (4 przewody), transparentna/żółta | 39.24 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szybkozłączka PC 254M (symbol 39.24) przeznaczona jest do łączenia maksymalnie czterech przewodów o przekroju od 1 do 2,5 mm². Wykonana z transparentnego, samogasnącego tworzywa, pozwala na szybkie łączenie przewodów bez użycia narzędzi, lutowania czy skręcania, co znacząco skraca czas instalacji elektrycznej. Przezroczysta obudowa zapewnia widoczność miejsca styku, ułatwiając kontrolę poprawności połączenia.

• Beznarzędziowe łączenie przewodów 1–2,5 mm²: eliminuje konieczność stosowania lutownicy, zaciskarek czy taśm izolacyjnych, przyspieszając montaż i redukując ryzyko błędów.
• Transparentna obudowa: umożliwia wzrokową kontrolę głębokości wprowadzenia przewodu i jakości styku bez demontażu złączki.
• Materiał samogasnący zgodny z UL 94V-2: zwiększa bezpieczeństwo pożarowe instalacji, ograniczając rozprzestrzenianie się ognia w razie awarii.
• Port testera (próbnik fazowy): pozwala na szybkie sprawdzenie obecności napięcia w obwodzie bez naruszania połączenia.
• Kompaktowa konstrukcja na 4 przewody: oszczędza miejsce w puszkach i rozdzielnicach, ułatwiając prowadzenie instalacji.

Zgodność z Normami

Szybkozłączka wykonana jest z tworzywa spełniającego wymagania normy UL 94V-2 w zakresie odporności na zapłon i samogaszenia. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż oraz użytkowanie powinny odbywać się zgodnie z dobrą praktyką inżynierską i lokalnymi przepisami instalacyjnymi.

Zastosowanie

Szybkozłączka PC 254M znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, pewne i bezpieczne łączenie przewodów o małym przekroju – zarówno w instalacjach nowych, jak i przy modernizacji istniejących obwodów.

• Łączenie przewodów w puszkach podtynkowych i natynkowych podczas wykonywania instalacji elektrycznej w budynkach mieszkalnych i biurowych.
• Przedłużanie i rozgałęzianie przewodów w oprawach oświetleniowych, łącznikach i gniazdach wtyczkowych.
• Montaż tymczasowych połączeń w układach sterowania i automatyki przy niskich prądach (do 16 A w zależności od obciążenia i przekroju przewodu – należy dobrać zgodnie z projektem).
• Prace serwisowe i naprawcze – umożliwia szybkie przywrócenie ciągłości obwodu bez konieczności lutowania.

Wskazówki Montażowe

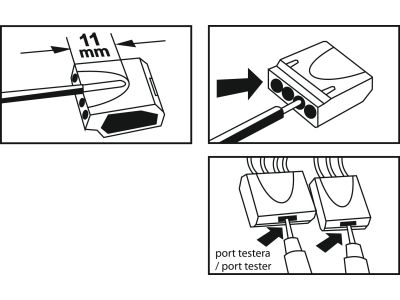

Montaż i wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i zabezpiecz przed przypadkowym załączeniem. Aby prawidłowo połączyć przewód: zdejmij izolację na długości ok. 11 mm, włóż odizolowaną końcówkę w otwór złączki aż do oporu, a następnie skontroluj połączenie przez port testera za pomocą próbnika fazowego. Nie przekraczaj maksymalnej liczby przewodów (4 szt.) i stosuj przewody o przekroju zgodnym z przeznaczeniem złączki (1–2,5 mm²). Moment dokręcania nie dotyczy – złączka nie wymaga narzędzi.

FAQ

• Jaki jest maksymalny przekrój przewodu dla złączki PC 254M? Złączka jest przeznaczona do przewodów o średnicy od 1 do 2,5 mm² (przekrój żyły). Nie należy stosować przewodów o przekroju większym niż 2,5 mm².
• Jak sprawdzić, czy przewód jest prawidłowo włożony? Dzięki przezroczystej obudowie możesz wzrokowo ocenić, czy końcówka przewodu dotarła do miejsca styku. Dodatkowo port testera (próbnik fazowy) pozwala potwierdzić połączenie elektryczne bez demontażu.
• Czy złączka nadaje się do przewodów linkowych? Tak, pod warunkiem że przewód jest odizolowany na długości ok. 11 mm i włożony w całości. W przypadku przewodów linkowych zaleca się lekkie skręcenie żył przed włożeniem, aby uniknąć rozwarstwienia.
