Złączka PC 253M (3 przewody), transparentna/pomarańczowa | 39.23 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

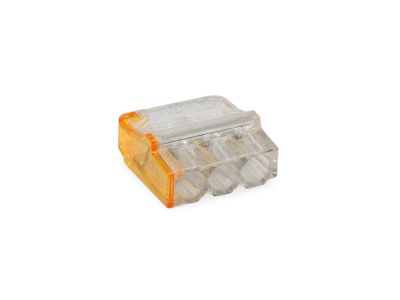

Szybkozłączka PC 253M (symbol 39.23) umożliwia łączenie trzech przewodów o przekroju od 1 do 2,5 mm² bez użycia narzędzi, lutowania czy skręcania. Transparentna obudowa wykonana z samogasnącego tworzywa zapewnia dobrą widoczność miejsca styku, co ułatwia kontrolę połączenia.

• Obsługa przewodów 1–2,5 mm²: uniwersalne zastosowanie w typowych instalacjach elektrycznych – od cienkich przewodów sygnałowych po obciążenia oświetleniowe i gniazdowe.
• Przezroczysta obudowa z samogasnącego tworzywa (UL 94V-2): doskonała widoczność punktu styku oraz wysoka odporność na zapłon, co podnosi bezpieczeństwo instalacji.
• Montaż beznarzędziowy: eliminacja kosztów narzędzi i skraca czas prac instalacyjnych – wystarczy odizolować przewód na 11 mm i włożyć w złączkę.
• Konstrukcja na 3 przewody: pozwala na szybkie łączenie trzech odcinków przewodów w jednym punkcie, np. w puszkach rozgałęźnych.
• Port testera: umożliwia sprawdzenie obecności napięcia próbnikiem fazowym bez rozłączania połączenia.

Zgodność z Normami

Obudowa złączki wykonana jest z samogasnącego tworzywa, które spełnia wymagania normy UL 94V-2 w zakresie palności. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami.

Zastosowanie

Szybkozłączka PC 253M sprawdzi się wszędzie tam, gdzie potrzebne jest trwałe i szybkie połączenie trzech przewodów – szczególnie w pracach remontowych, modernizacyjnych i przy budowie nowych instalacji.

• Łączenie przewodów w puszkach rozgałęźnych i osprzęcie podtynkowym.
• Przedłużanie przewodów w oprawach oświetleniowych, łącznikach i gniazdach.
• Tworzenie punktów odgałęźnych w instalacjach sterowania (oświetlenie, roleta, wentylacja).
• Szybkie łączenie w sytuacjach awaryjnych i podczas prac serwisowych.

Wskazówki Montażowe

Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie w obwodzie. Montaż oraz kontrolę połączeń powinna wykonywać osoba posiadająca odpowiednie kwalifikacje (np. uprawnienia SEP).

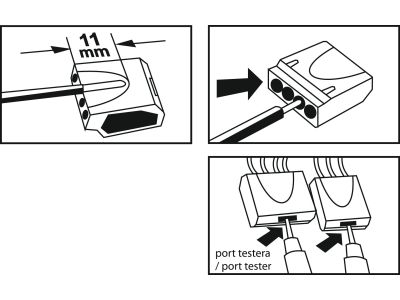

• Ściągnij izolację przewodu na długości około 11 mm.
• Włóż odizolowaną końcówkę w otwór złączki – powinna wejść bez oporu, aż do wyczuwalnego zatrzaśnięcia.
• Skontroluj połączenie, wkładając próbnik fazowy w port testera – w razie potrzeby popraw osadzenie przewodu.
• Nie przekraczaj maksymalnego przekroju 2,5 mm² na jeden przewód.

FAQ

• Jaki jest maksymalny przekrój przewodu? Maksymalny przekrój pojedynczego przewodu to 2,5 mm², minimalny – 1 mm².
• Czy obudowa jest przezroczysta? Tak, złączka wykonana jest z transparentnego tworzywa, co pozwala wzrokowo sprawdzić głębokość osadzenia przewodu.
• Ile przewodów można połączyć w jednej złączce? Złączka PC 253M przeznaczona jest do łączenia trzech przewodów.
