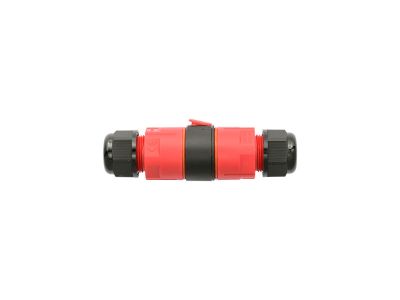

Złączka, mufa kablowa rozłączna SZPNL 295 5x1.5, 250V, 16A, IP68 (gniazdo-wtyczka) | 39.295 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Złączka kablowa SZPNL 295 marki Elektro-Plast to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o tworzeniu bezpiecznych i trwałych połączeń elektrycznych w najbardziej wymagających warunkach środowiskowych. Produkt charakteryzuje się konstrukcją typu gniazdo-wtyczka, co umożliwia wielokrotne, szybkie rozłączanie i łączenie obwodów bez konieczności demontażu całej instalacji. Wykorzystanie pięciu torów prądowych o przekroju znamionowym 1,5 mm² pozwala na obsługę systemów trójfazowych z przewodem neutralnym i ochronnym, zapewniając stabilny przepływ prądu o natężeniu do 16A przy napięciu znamionowym 250V.

• Stopień ochrony IP68: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed skutkami ciągłego zanurzenia w wodzie, co jest kluczowe dla instalacji zewnętrznych.
• Podwójne uszczelnienie: Zastosowanie innowacyjnego systemu uszczelek eliminuje ryzyko penetracji wilgoci do wnętrza modułu stykowego.
• Mechanizm zatrzaskowy: Rozłączny moduł na zatrzask pozwala na błyskawiczną inspekcję lub modyfikację układu bez użycia specjalistycznych narzędzi.
• Szybkozłączki: Zintegrowane zaciski sprężynowe znacząco skracają czas montażu, eliminując potrzebę dokręcania śrub i gwarantując stałą siłę docisku przewodu.
• Wytrzymałość mechaniczna: Obudowa wykonana z wysokiej jakości tworzywa sztucznego wykazuje wysoką odporność na ściskanie oraz korozję chemiczną i atmosferyczną.

Zgodność z Normami

Mufa kablowa SZPNL 295 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Produkt pozytywnie przeszedł pełny proces certyfikacji CE, co potwierdza jego zgodność z dyrektywami niskonapięciowymi (LVD) oraz wymaganiami dotyczącymi bezpieczeństwa użytkowania sprzętu elektrycznego. Wysoki stopień ochrony IP68 jest deklarowany na podstawie testów laboratoryjnych, co daje pewność niezawodności w instalacjach podziemnych i nawodnych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom szczelności, złączka SZPNL 295 znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym:

• Instalacje ogrodowe: Idealna do zasilania systemów oświetlenia zewnętrznego, pomp fontannowych oraz automatyki nawadniania.
• Place budowy: Doskonale sprawdza się w tymczasowych instalacjach zasilających, gdzie wymagana jest odporność na błoto, wodę i uszkodzenia mechaniczne.
• Garaże i warsztaty: Zapewnia bezpieczne połączenia w miejscach o podwyższonej wilgotności i zapyleniu.
• Naprawy obwodów: Skuteczne narzędzie do szybkiej renowacji uszkodzonych przewodów zewnętrznych, przywracające im pierwotną szczelność fabryczną.

Wskazówki Montażowe

Aby zapewnić pełną deklarowaną szczelność IP68, podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Przygotowanie przewodu: Należy zdjąć izolację zewnętrzną kabla na odpowiedniej długości, dbając o to, aby nie uszkodzić izolacji poszczególnych żył o przekroju 1,5 mm².
• Osadzenie uszczelek: Przed zatrzaśnięciem modułu należy upewnić się, że podwójne uszczelki są czyste i prawidłowo ułożone w swoich gniazdach.
• Blokada zatrzasku: Połączenie gniazda z wtyczką powinno zakończyć się wyraźnym kliknięciem, co sygnalizuje poprawne zaryglowanie mechanizmu.
• Dobór kabla: Zaleca się stosowanie kabli o średnicy zewnętrznej dopasowanej do dławnic mufy, aby zapewnić optymalny docisk uszczelki wokół opony kabla.

FAQ

1. Czy złączka SZPNL 295 może być zakopana bezpośrednio w ziemi?
Tak, dzięki klasie szczelności IP68 złączka jest przystosowana do pracy w warunkach wysokiej wilgotności, jednak zaleca się zachowanie ostrożności i unikanie miejsc narażonych na ekstremalne obciążenia mechaniczne gruntu.

2. Czy do montażu przewodów w szybkozłączkach potrzebuję praski?
Nie, szybkozłączki wewnątrz modułu są zaprojektowane do bezpośredniego montażu żył. W przypadku linek zaleca się jednak stosowanie tulejek kablowych dla zapewnienia najlepszego styku.

3. Czy mufa jest odporna na promieniowanie UV?
Tak, tworzywo sztuczne użyte do produkcji mufy przez Elektro-Plast posiada stabilizatory UV, co zapobiega kruszeniu się obudowy przy długotrwałej ekspozycji na słońce.
