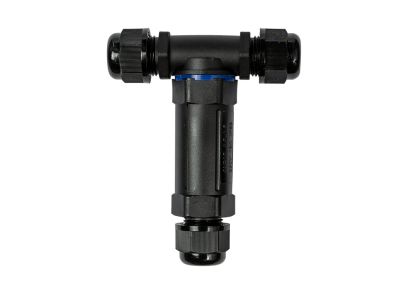

Złączka kablowa SPNT 325 (3x2.5), trójnik, IP68 | 39.326 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Złączka kablowa SPNT 325 (3x2.5) marki Elektro-Plast to profesjonalne rozwiązanie typu trójnik, zaprojektowane z myślą o bezpiecznym i trwałym rozgałęzianiu instalacji elektrycznych w wymagających warunkach środowiskowych. Produkt charakteryzuje się wysokim stopniem ochrony IP68, co gwarantuje pełną pyłoszczelność oraz zabezpieczenie przed skutkami ciągłego zanurzenia w wodzie. Konstrukcja złączki pozwala na obsługę trzech torów prądowych, a przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu optymalnych parametrów cieplnych i minimalnych spadkach napięcia.

• Konstrukcja typu trójnik: Umożliwia sprawne rozdzielenie zasilania na dwa odbiorniki bez konieczności stosowania dodatkowych puszek rozgałęźnych.
• Innowacyjny system uszczelnień: Zastosowanie dwuczęściowych uszczelek pozwala na precyzyjne dopasowanie do średnicy zewnętrznej przewodu.
• Wysoka odporność mechaniczna: Obudowa wykonana z wytrzymałych tworzyw sztucznych zapewnia długowieczność instalacji nawet w trudnych warunkach zewnętrznych.
• Stopień ochrony IP68: Najwyższa klasa szczelności dedykowana do instalacji ziemnych i zewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Złączka SPNT 325 spełnia wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co potwierdza jej przydatność w profesjonalnych systemach zasilania. Wysoki stopień ochrony IP68 jest certyfikowany zgodnie z normą PN-EN 60529, co daje instalatorowi pewność, że połączenie pozostanie hermetyczne przez cały okres eksploatacji, chroniąc styki przed korozją i zwarciami.

Zastosowanie

Złączka trójnikowa SPNT 325 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w projektach wymagających niezawodności w trudnym terenie. Jest idealnym wyborem dla:

• Oświetlenia zewnętrznego: Łączenie i rozgałęzianie linii zasilających lampy ogrodowe, parkowe oraz iluminacje elewacji.
• Systemów nawadniania: Bezpieczne zasilanie elektrozaworów i pomp pracujących w środowisku o wysokiej wilgotności.
• Instalacji ziemnych: Tworzenie odgałęzień w liniach kablowych układanych bezpośrednio w gruncie (przy zachowaniu odpowiednich procedur montażowych).
• Automatyki przemysłowej: Łączenie czujników i elementów wykonawczych w miejscach narażonych na zalanie lub zapylenie.

Wskazówki Montażowe

Kluczowym elementem zapewniającym deklarowaną szczelność IP68 jest prawidłowe przygotowanie uszczelek na końcówkach złączki. Należy bezwzględnie przestrzegać poniższych wytycznych dotyczących średnicy kabla:

• Dla kabli o średnicy Φ6-9 mm: Należy pozostawić obie części uszczelki złączone. Zapewnia to odpowiedni docisk i hermetyzację mniejszych przekrojów.
• Dla kabli o średnicy Φ9-11 mm: Należy usunąć wewnętrzną część uszczelki, pozostawiając tylko jedną warstwę. Pozwala to na swobodne wprowadzenie grubszego przewodu przy zachowaniu pełnej szczelności po dokręceniu dławnicy.
• Moment dokręcania: Nakrętki dławiące należy dokręcać z wyczuciem, aż do momentu wyraźnego oporu, co zagwarantuje prawidłowe zaciśnięcie uszczelki na oponie kabla.
• Przygotowanie żył: Zaleca się stosowanie tulejek zaciskowych na końcówkach żył typu linka, aby zapewnić trwały kontakt elektryczny w zaciskach śrubowych.

FAQ

1. Czy złączka SPNT 325 może być stosowana bezpośrednio w ziemi?
Tak, dzięki stopniu ochrony IP68 złączka jest przystosowana do pracy w warunkach wysokiej wilgotności, jednak zaleca się, aby każde połączenie ziemne było wykonywane zgodnie ze sztuką elektroinstalacyjną i chronione przed uszkodzeniami mechanicznymi.

2. Co się stanie, jeśli nie dopasuję uszczelki do średnicy kabla?
Niezastosowanie się do instrukcji (pozostawienie dwóch części uszczelki przy grubym kablu lub usunięcie jednej przy cienkim) może doprowadzić do nieszczelności, co skutkuje utratą ochrony IP68 i ryzykiem zwarcia.

3. Czy złączka obsługuje przewody 3-żyłowe?
Tak, model SPNT 325 jest dedykowany do instalacji 3-fazowych lub 1-fazowych z przewodem ochronnym (3x2.5 mm²), co czyni go uniwersalnym rozwiązaniem w nowoczesnych instalacjach.
