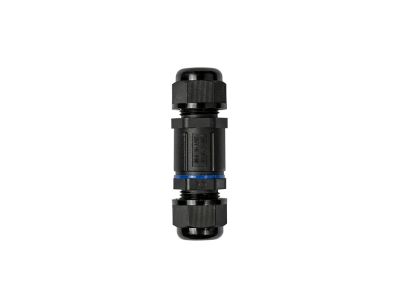

Złączka kablowa SPN 315 (3x1.5), 250VAC, 16A, IP68 | 39.315 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Złączka kablowa SPN 315 marki Elektro-Plast to profesjonalne rozwiązanie przeznaczone do bezpiecznego i trwałego łączenia przewodów w wymagających warunkach środowiskowych. Produkt charakteryzuje się napięciem znamionowym wynoszącym 250VAC oraz prądem znamionowym 16A, co pozwala na obsługę standardowych obwodów zasilających. Kluczowym atutem złączki jest jej konstrukcja zapewniająca stopień ochrony IP68, co oznacza całkowitą pyłoszczelność oraz ochronę przed skutkami ciągłego zanurzenia w wodzie. Złączka została zaprojektowana do obsługi trzech żył o przekroju znamionowym 1,5 mm² każda, co zapewnia optymalną przewodność i stabilność mechaniczną połączenia.

• Wysoka szczelność: Klasa IP68 pozwala na montaż w miejscach narażonych na bezpośrednie działanie wilgoci i zalanie.
• Uniwersalność dławnic: Zastosowanie innowacyjnych, dwuczęściowych uszczelek umożliwia dopasowanie do różnych średnic zewnętrznych kabla.
• Solidna obudowa: Wykonana z materiałów odpornych na uszkodzenia mechaniczne oraz czynniki atmosferyczne.
• Bezpieczeństwo elektryczne: Parametry 250V/16A gwarantują niezawodność w instalacjach niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Spełnia wymagania dotyczące osprzętu do instalacji elektrycznych niskiego napięcia, co potwierdza deklaracja zgodności CE. Stopień ochrony IP68 jest certyfikowany zgodnie z normą PN-EN 60529, co daje instalatorom pewność, że złącze utrzyma swoje parametry izolacyjne nawet w ekstremalnych warunkach eksploatacji.

Zastosowanie

Złączka SPN 315 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączenia kablowego. Jest idealnym wyborem dla:

• Oświetlenia zewnętrznego: Łączenie opraw ogrodowych, parkowych oraz iluminacji elewacji.
• Systemów nawadniania: Bezpieczne zasilanie pomp i elektrozaworów w gruncie.
• Instalacji przemysłowych: Praca w halach o wysokim zapyleniu lub wilgotności.
• Infrastruktury drogowej: Zasilanie znaków aktywnych i systemów sterowania ruchem.

Wskazówki Montażowe

Aby zapewnić deklarowaną szczelność IP68, należy bezwzględnie przestrzegać instrukcji dotyczącej systemu uszczelnień. Na końcówkach złączek znajdują się uszczelki dwuczęściowe, które należy dostosować do średnicy zewnętrznej przewodu:

• Dla kabli o średnicy zewnętrznej od Φ6 mm do Φ9 mm: Należy pozostawić obie części uszczelki złączone.
• Dla kabli o średnicy zewnętrznej od Φ9 mm do Φ11 mm: Należy usunąć wewnętrzną część uszczelki, pozostawiając tylko jedną warstwę.

Podczas montażu należy zwrócić uwagę na odpowiednie dokręcenie nakrętek dławiących, aby zapewnić właściwy docisk uszczelki do opony kabla. Należy również zadbać o czystość powierzchni uszczelniających przed skręceniem obudowy.

FAQ

• Czy złączka może być zakopana bezpośrednio w ziemi? Tak, dzięki stopniu ochrony IP68 złączka jest przystosowana do pracy w warunkach wysokiej wilgotności, jednak zaleca się stosowanie dodatkowych osłon mechanicznych w miejscach narażonych na duże obciążenia gruntu.
• Jaki jest maksymalny prąd obciążenia? Maksymalny prąd znamionowy wynosi 16A przy napięciu do 250VAC.
• Co się stanie, jeśli nie dopasuję uszczelki do średnicy kabla? Nieprawidłowe dopasowanie uszczelki (np. pozostawienie zbyt dużej średnicy dla cienkiego kabla) spowoduje utratę szczelności, co może doprowadzić do zwarcia i uszkodzenia instalacji.
