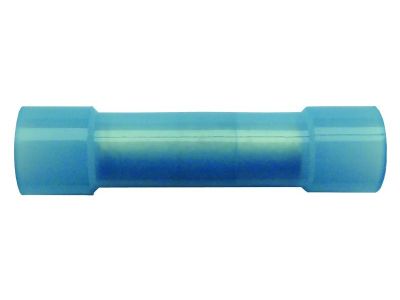

Złączka kablowa izolowana PSVI 1,5-2,5 niebieska (opak 100szt) 054385 | 05103892 PROTEC.class

Opis i Kluczowe Cechy

Złączka kablowa izolowana PSVI 1,5-2,5 marki PROTEC to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego łączenia przewodów miedzianych. Produkt został zaprojektowany z myślą o przewodach typu linka oraz przewodach bardzo cienkich, odpowiadających klasie giętkości 5 i 6. Wykorzystanie wysokiej jakości miedzi elektrolitycznej Cu-ETP, zgodnej z rygorystyczną normą DIN EN13600, gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii na styku.

• Materiał i powłoka: Korpus złączki wykonany z miedzi Cu-ETP, poddany procesowi cynkowania galwanicznego, co zapewnia wysoką odporność na korozję i utlenianie.
• Izolacja Easy Entry: Zastosowanie poszerzonej tulejki izolacyjnej z poliamidu (PA) eliminuje problem rozwarstwiania się drucików linki podczas wprowadzania przewodu, co znacząco przyspiesza prace monterskie.
• Bezpieczeństwo materiałowe: Izolacja jest całkowicie bezhalogenowa, co jest kluczowe w instalacjach o podwyższonych wymogach bezpieczeństwa pożarowego.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy ciągłej od -55°C do +105°C pozwala na stosowanie złączki w ekstremalnych warunkach środowiskowych.

Zgodność z Normami

Produkt spełnia najwyższe standardy jakościowe wymagane w branży elektro-technicznej. Materiał bazowy jest zgodny z normą DIN EN13600, co potwierdza czystość miedzi i jej parametry mechaniczne. Konstrukcja złącza stykowego zapewnia stabilność połączenia pod obciążeniem, a zastosowana izolacja poliamidowa spełnia normy dotyczące materiałów samogasnących i bezhalogenowych, co ogranicza emisję toksycznych gazów w przypadku pożaru.

Zastosowanie

Złączka PSVI 1,5-2,5 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagana jest niezawodność i trwałość połączenia. Jest idealna do:

• Budowy szaf sterowniczych i rozdzielnic niskiego napięcia.
• Łączenia przewodów w instalacjach automatyki przemysłowej.
• Napraw i modernizacji instalacji w pojazdach oraz maszynach, gdzie występują drgania (klasa 5 i 6 giętkości przewodu).
• Systemów zasilania wymagających przekroju znamionowego w zakresie od 1,5 mm² do 2,5 mm².

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczną trwałość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować końcówkę przewodu na długość odpowiadającą głębokości tulejki miedzianej, dbając o to, by nie uszkodzić poszczególnych drucików linki.
• Wprowadzanie: Dzięki systemowi Easy Entry, przewód należy wsunąć do oporu w tulejkę izolacyjną.
• Zaciskanie: Proces prasowania musi być wykonany przy użyciu dedykowanej praski PCIK. Tylko użycie narzędzia o odpowiedniej matrycy gwarantuje uzyskanie gazoszczelnego połączenia i właściwą siłę zrywania.
• Weryfikacja: Po zaciśnięciu należy wzrokowo sprawdzić, czy izolacja przewodu styka się z kołnierzem izolacyjnym złączki.

FAQ

• Czy złączka nadaje się do przewodów sztywnych (drut)? Nie, produkt jest dedykowany wyłącznie do przewodów linkowych klasy 5 i 6.
• Jaki jest kolor izolacji i co on oznacza? Kolor niebieski jest standardowym oznaczeniem dla przekrojów w zakresie 1,5 - 2,5 mm².
• Czy izolacja PA jest odporna na starzenie? Tak, poliamid (PA) charakteryzuje się wysoką stabilnością mechaniczną i termiczną w porównaniu do standardowego PVC.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk złączek.
