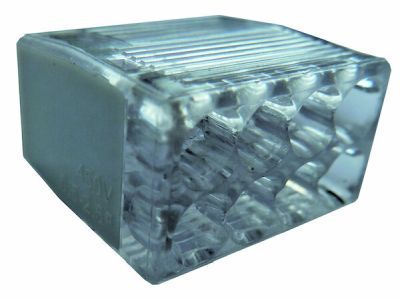

Złączka instalacyjna PSK 825v2GR 8x 0,5-2,5mm2 szara 057100 | 05106364 PROTEC.class

Opis i Kluczowe Cechy

Złączka instalacyjna PSK 825v2GR marki PROTEC to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów elektroinstalacyjnych. Jest to kompaktowa złączka 8-przewodowa, która wykorzystuje nowoczesny, bezśrubowy zacisk sprężynowy. Mechanizm ten gwarantuje trwałe i pewne połączenie przewodów o przekroju od 0,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy prądzie znamionowym dochodzącym do 24 A. Dzięki zastosowaniu przezroczystej obudowy z wysokiej jakości tworzywa sztucznego, instalator ma możliwość wizualnej weryfikacji prawidłowego osadzenia przewodu w zacisku.

• Wysoka przewodność: Elementy przewodzące wykonane z cynowanego mosiądzu w połączeniu ze stalową sprężyną zapewniają minimalną rezystancję styku i odporność na korozję.
• Bezpieczeństwo materiałowe: Obudowa wykonana z materiału samogasnącego zgodnie z klasą palności UL 94V-2 oraz właściwości bezhalogenowe podnoszą standard bezpieczeństwa przeciwpożarowego w budynku.
• Gniazdo testowe: Zintegrowany punkt pomiarowy umożliwia bezpieczne sprawdzenie napięcia bez konieczności demontażu połączenia.
• Parametry elektryczne: Napięcie znamionowe na poziomie 450 V sprawia, że złączka idealnie nadaje się do standardowych instalacji budynkowych i przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany z uwzględnieniem rygorystycznych norm bezpieczeństwa. Materiał obudowy spełnia wymagania klasyfikacji UL 94V-2, co oznacza, że w przypadku wystąpienia łuku elektrycznego lub pożaru, tworzywo wykazuje właściwości samogasnące. Brak halogenów w składzie chemicznym złączki sprawia, że podczas spalania nie wydzielają się toksyczne i korozyjne gazy, co jest kluczowe w obiektach użyteczności publicznej. Złączka jest w pełni przystosowana do pracy w instalacjach o napięciu izolacji do 450 V.

Zastosowanie

Złączka PSK 825v2GR znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki możliwości połączenia aż 8 przewodów w jednym module, jest niezastąpiona w puszkach rozgałęźnych, gdzie wymagana jest optymalizacja miejsca. Idealnie sprawdza się przy montażu systemów oświetleniowych, zasilaniu gniazd wtykowych oraz w szafach sterowniczych, gdzie wymagane jest szybkie i niezawodne mostkowanie potencjałów. Szeroki zakres obsługiwanych przekrojów (0,5 - 2,5 mm²) pozwala na stosowanie jej zarówno w obwodach sterowniczych, jak i wykonawczych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu należy usunąć na długości dokładnie 11 mm. Zbyt krótkie odizolowanie może uniemożliwić prawidłowe zablokowanie sprężyny, natomiast zbyt długie grozi odsłonięciem części czynnych.
• Montaż: Odizolowany przewód należy wsunąć zdecydowanym ruchem do oporu w otwór montażowy. Mechanizm sprężynowy automatycznie dociśnie przewód do szyny prądowej.
• Weryfikacja: Dzięki przezroczystej obudowie należy sprawdzić, czy przewód dotarł do końca zacisku.
• Warunki pracy: Należy pamiętać, że maksymalna temperatura otoczenia dla tego modelu wynosi 60 °C, co należy uwzględnić przy projektowaniu gęsto upakowanych rozdzielnic.

FAQ

1. Czy złączka PSK 825v2GR nadaje się do przewodów typu linka?
Złączka jest dedykowana głównie do przewodów sztywnych (drut). W przypadku stosowania linek, zaleca się użycie tulejek zaciskowych, o ile pozwala na to specyfikacja techniczna zacisku sprężynowego.

2. Jak sprawdzić obecność napięcia bez rozłączania instalacji?
Złączka posiada dedykowane gniazdo testowe umieszczone w górnej części obudowy, które umożliwia wprowadzenie sondy próbnika napięcia lub multimetru.

3. Czy produkt jest bezpieczny w razie pożaru?
Tak, złączka jest bezhalogenowa i wykonana z materiału samogasnącego UL 94V-2, co minimalizuje ryzyko rozprzestrzeniania się ognia i emisji szkodliwych substancji.
