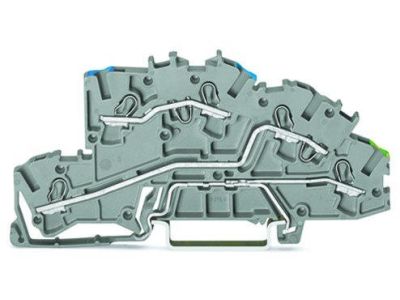

Złączka instalacyjna piętrowa 2,5mm2, N/L/PE, szara TOPJOBS | 2003-7646 Wago

Opis i Kluczowe Cechy

Złączka instalacyjna piętrowa WAGO z serii TOPJOB S o numerze katalogowym 2003-7646 to zaawansowane rozwiązanie dedykowane dla nowoczesnych instalacji elektrycznych. Produkt charakteryzuje się konstrukcją trójpoziomową (N/L/PE), co pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności obwodów. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej w typowych obwodach odbiorczych. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, instalatorzy mogą cieszyć się beznarzędziowym montażem przewodów sztywnych (drut) oraz przewodów giętkich z tulejkami, co drastycznie skraca czas prefabrykacji szaf sterowniczych i rozdzielnic.

• Technologia Push-in CAGE CLAMP®: Umożliwia bezpośrednie wtykanie przewodów bez użycia narzędzi.

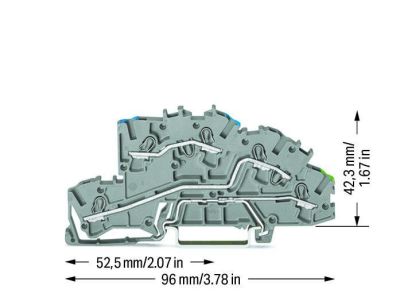

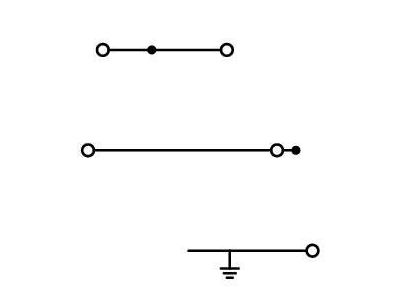

• Konstrukcja piętrowa: Integracja potencjałów NT, L oraz PE w jednej obudowie o szerokości zaledwie 5,2 mm.
• Seria TOPJOB S: Najwyższy standard niezawodności i odporności na wstrząsy oraz wibracje.
• System mostkowania: Szerokie możliwości przełączania i łączenia potencjałów dzięki dedykowanym mostkom grzebieniowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa, co gwarantuje długowieczność instalacji. Złączka spełnia wymagania normy IEC/EN 60947-7-1, co potwierdza jej przydatność w wymagających aplikacjach przemysłowych i budynkowych. Materiały izolacyjne użyte do produkcji są wolne od halogenów i charakteryzują się wysoką klasą palności, co podnosi poziom bezpieczeństwa przeciwpożarowego w obiektach.

Zastosowanie

Złączka WAGO 2003-7646 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w automatyce budynkowej. Jest idealnym wyborem do:

• Rozdzielnic niskiego napięcia, gdzie kluczowa jest optymalizacja przestrzeni na szynie DIN-35.
• Instalacji oświetleniowych i gniazdowych wymagających przejrzystego rozdziału potencjałów L, N i PE.
• Systemów sterowania, w których wymagana jest wysoka odporność na poluzowanie styków pod wpływem drgań.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie jej na standardowej szynie montażowej DIN-35 (TS 35). Aby zapewnić optymalne parametry styku, należy zachować odpowiednią długość odizolowania przewodu zgodnie ze specyfikacją producenta. W przypadku przewodów linkowych bez tulejek, otwarcie zacisku następuje poprzez naciśnięcie przycisku montażowego za pomocą standardowego wkrętaka. Zaleca się stosowanie oryginalnych akcesoriów WAGO, takich jak ścianki końcowe oraz systemy oznaczania, co ułatwia późniejszą eksploatację i serwisowanie instalacji.

FAQ

• Czy złączka wymaga okresowego dokręcania śrub? Nie, technologia sprężynowa CAGE CLAMP® zapewnia stałą siłę docisku, która jest niezależna od operatora i odporna na zmiany temperatury oraz wibracje.
• Jakie przewody można podłączyć do złączki? Złączka obsługuje zarówno przewody miedziane sztywne (drut), jak i giętkie (linka) o przekroju do 2,5 mm² (a w określonych warunkach nawet do 4 mm² dla przewodów sztywnych).
• Czy można mostkować różne poziomy złączki? Tak, system TOPJOB S oferuje dedykowane mostki, które pozwalają na elastyczne zarządzanie potencjałami między sąsiednimi złączkami.
