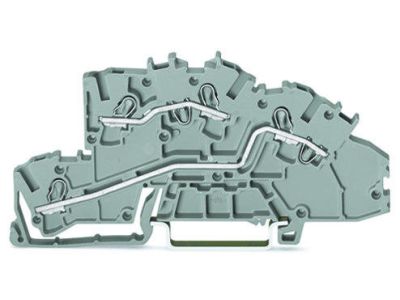

Złączka instalacyjna piętrowa 2,5mm2, L/L, szara TOPJOBS | 2003-7642 Wago

Opis i Kluczowe Cechy

Złączka instalacyjna piętrowa WAGO z serii TOPJOB S, o numerze katalogowym 2003-7642, to zaawansowane rozwiązanie przeznaczone dla profesjonalnych systemów elektroinstalacyjnych. Produkt charakteryzuje się dwupoziomową konstrukcją typu L/L, co pozwala na znaczną oszczędność miejsca na szynie montażowej DIN-35 (TS 35). Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu optymalnych parametrów temperaturowych i prądowych. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP, instalatorzy mogą cieszyć się beznarzędziowym montażem przewodów sztywnych (drut) oraz linek z tulejkami, co drastycznie skraca czas prefabrykacji rozdzielnic. System TOPJOB S oferuje również najszerszy na rynku zakres mostkowania, co umożliwia elastyczne konfigurowanie połączeń wewnątrz szafy sterowniczej.

• Dwupoziomowa konstrukcja (L/L) optymalizująca przestrzeń w rozdzielnicy.
• Technologia Push-in CAGE CLAMP zapewniająca odporność na wstrząsy i bezobsługowość.
• Przekrój znamionowy 2,5 mm² z możliwością podłączenia przewodów o większej średnicy w określonych warunkach.
• Wyraźne znakowanie i możliwość stosowania wielopolowych mostków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych. Złączka spełnia wymagania normy IEC/EN 60947-7-1, która określa parametry dla listew zaciskowych do przewodów miedzianych. Materiały izolacyjne użyte do produkcji są wolne od halogenów i wykazują wysoką odporność na prądy pełzne oraz palność zgodnie z klasą V0 (według UL 94). Dzięki temu złączka 2003-7642 zapewnia długotrwałą niezawodność nawet w trudnych warunkach środowiskowych.

Zastosowanie

Złączka piętrowa WAGO 2003-7642 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym wyborem do rozdzielnic piętrowych, gdzie ograniczona przestrzeń wymusza stosowanie komponentów o wysokiej gęstości upakowania. Specjaliści z branży automatyki wykorzystują ten model do porządkowania obwodów zasilających i sygnałowych. Możliwość szybkiego przełączania i mostkowania sprawia, że produkt ten jest niezastąpiony w systemach sterowania oświetleniem, roletami oraz w zaawansowanych instalacjach Smart Home.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie jej na standardowej szynie DIN-35. Aby zapewnić najwyższą jakość połączenia, należy przestrzegać zalecanej długości odizolowania przewodu (zazwyczaj od 10 do 12 mm). Przewody sztywne oraz linki z zaprasowaną tulejką można wprowadzać bezpośrednio do otworu zaciskowego bez użycia narzędzi. W przypadku linek bez tulejek, należy otworzyć zacisk za pomocą dedykowanego przyrządu montażowego lub płaskiego wkrętaka. Ważne jest, aby po zakończeniu montażu sekcji złączek, zamknąć ją odpowiednią ścianką końcową, co zapewni wymagany stopień ochrony i stabilność mechaniczną całego bloku zaciskowego.

FAQ

• Czy złączka 2003-7642 wymaga dokręcania śrub? Nie, technologia Push-in CAGE CLAMP opiera się na zacisku sprężynowym, który automatycznie dostosowuje siłę docisku do przekroju przewodu, eliminując ryzyko poluzowania się połączenia pod wpływem drgań.
• Jakie przewody można podłączyć do tej złączki? Złączka obsługuje przewody miedziane typu drut, linka oraz linka z tulejką o przekroju znamionowym do 2,5 mm² (maksymalnie do 4 mm² dla przewodów sztywnych w określonych konfiguracjach).
• Czy można mostkować poziomy L/L? Tak, system TOPJOB S pozwala na stosowanie mostków poprzecznych, co umożliwia łatwe powielanie potencjałów między sąsiednimi złączkami.
