Złączka instalacyjna Compact 5-przewodowa, z dźwigniami, do wszystkich rodzajów przewodów | 221-615 Wago

Opis i Kluczowe Cechy

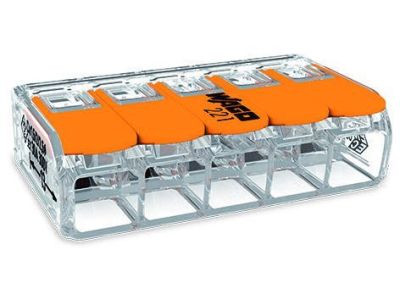

Złączka instalacyjna WAGO 221-615 z serii COMPACT to zaawansowane rozwiązanie elektrotechniczne, które redefiniuje standardy szybkości i bezpieczeństwa w montażu instalacji elektrycznych. Model ten został zaprojektowany do łączenia do pięciu przewodów o przekroju znamionowym dochodzącym do 6 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu. Dzięki zastosowaniu innowacyjnej technologii dźwigniowej, montaż jest całkowicie beznarzędziowy, co znacząco skraca czas pracy instalatora. Przezroczysta obudowa złączki stanowi kluczowy element diagnostyczny, umożliwiając natychmiastową weryfikację wizualną poprawności osadzenia przewodu oraz sprawdzenie, czy izolacja została usunięta na odpowiedniej długości. Prąd znamionowy wynoszący 41 A oraz napięcie znamionowe 450 V sprawiają, że produkt ten jest idealny do wymagających aplikacji przemysłowych i domowych.

• Obsługa wszystkich rodzajów przewodów: linkowych, jednodrutowych (drut) oraz wielodrutowych.
• Przekrój znamionowy do 6 mm² umożliwia pracę z przewodami o większej obciążalności prądowej.
• Dwa otwory pomiarowe pozwalają na bezpieczne przeprowadzenie testów napięcia bez konieczności rozpinania styku.
• Maksymalna temperatura otoczenia wynosząca 85°C gwarantuje niezawodność w trudnych warunkach termicznych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdza jego najwyższą jakość wykonania. Złączka jest zgodna z normą IEC/EN 60664-1, określającą zasady koordynacji izolacji w urządzeniach elektrycznych. Posiada certyfikaty uznanych jednostek badawczych, takich jak VDE, UL oraz ENEC, co dopuszcza ją do stosowania w profesjonalnych instalacjach na całym świecie. Materiały użyte do produkcji są wolne od substancji szkodliwych i zgodne z dyrektywą RoHS, co zapewnia bezpieczeństwo ekologiczne i trwałość komponentów.

Zastosowanie

WAGO 221-615 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Dzięki swojej uniwersalności jest preferowanym wyborem dla:

• Instalacji siłowych i zasilania urządzeń o dużej mocy, takich jak silniki elektryczne czy piece.
• Rozdzielnic elektrycznych, gdzie ograniczona przestrzeń wymaga stosowania kompaktowych komponentów.
• Systemów oświetleniowych, w tym nowoczesnych instalacji LED wymagających pewnego styku.
• Puszek instalacyjnych podtynkowych i natynkowych, zapewniając porządek i przejrzystość połączeń.

Wskazówki Montażowe

Prawidłowy montaż złączki WAGO 221-615 jest kluczowy dla zachowania parametrów bezpieczeństwa. Należy postępować zgodnie z poniższą instrukcją:

• Odizoluj przewód na długości od 12 do 14 mm. Zaleca się użycie dedykowanego ściągacza izolacji, aby nie uszkodzić żyły przewodzącej.

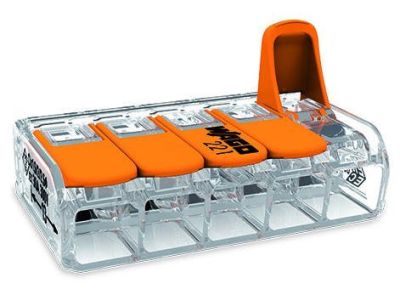

• Podnieś pomarańczową dźwignię do pozycji pionowej, co spowoduje otwarcie zacisku sprężynowego CAGE CLAMP.
• Wprowadź odizolowany przewód do oporu w otwór montażowy.
• Opuść dźwignię do pozycji wyjściowej (płaskiej), co zablokuje przewód i zapewni stały docisk styku.
• Skontroluj przez przezroczystą obudowę, czy przewód jest wsunięty do końca i czy izolacja nie weszła w strefę styku.

FAQ

• Czy złączka 221-615 jest wielorazowego użytku? Tak, mechanizm dźwigniowy pozwala na wielokrotne otwieranie i zamykanie zacisku bez utraty jego właściwości mechanicznych i elektrycznych.
• Czy można łączyć w jednej złączce przewody o różnych przekrojach? Tak, technologia sprężynowa WAGO pozwala na niezależne i bezpieczne łączenie przewodów o różnych przekrojach (np. 0,5 mm² z 6 mm²) w obrębie jednej złączki.
• Czy produkt nadaje się do przewodów aluminiowych? Standardowo złączka przeznaczona jest do miedzi. W przypadku przewodów aluminiowych należy zastosować specjalną pastę stykową WAGO Alu-Plus.
