Złączka instalacyjna Compact 5-przewodowa, z dźwigniami, do wszystkich rodzajów przewodów | 221-415 Wago

Opis i Kluczowe Cechy

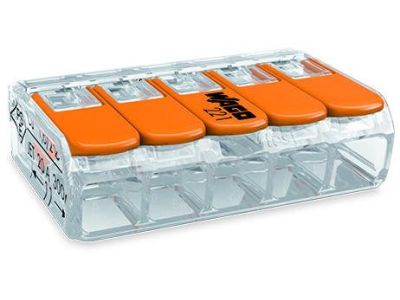

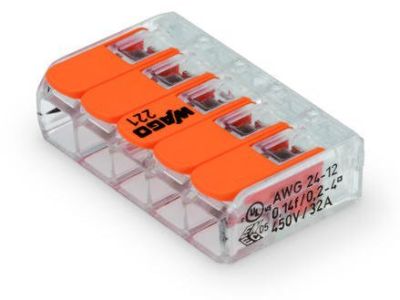

Złączka instalacyjna WAGO z serii 221-415 to zaawansowane rozwiązanie technologiczne, które zrewolucjonizowało sposób łączenia przewodów w nowoczesnych instalacjach elektrycznych. Model ten umożliwia bezpieczne i trwałe połączenie aż pięciu przewodów o różnych przekrojach w jednej obudowie. Dzięki zastosowaniu innowacyjnych dźwigni, montaż odbywa się bez użycia narzędzi, co znacząco skraca czas pracy instalatora. Przezroczysta obudowa złączki pełni kluczową funkcję diagnostyczną – pozwala na natychmiastową wzrokową weryfikację prawidłowego wprowadzenia przewodu oraz sprawdzenie, czy izolacja została zdjęta na odpowiedniej długości.

• Uniwersalność: Możliwość łączenia przewodów linkowych, jednodrutowych oraz wielodrutowych w jednym zacisku.

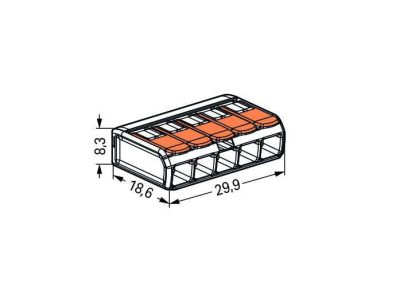

• Kompaktowe wymiary: Konstrukcja typu Compact pozwala na oszczędność miejsca w puszkach instalacyjnych nawet do 40% w porównaniu z poprzednimi seriami.
• Bezpieczeństwo termiczne: Produkt został zaprojektowany do pracy w wymagających warunkach, wytrzymując maksymalną temperaturę otoczenia wynoszącą 85°C.
• Punkty pomiarowe: Dwa łatwo dostępne otwory pomiarowe pozwalają na bezpieczne przeprowadzenie testów napięcia bez konieczności demontażu połączenia.

Zgodność z Normami

Złączka WAGO 221-415 spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdzają liczne certyfikaty branżowe. Produkt jest zgodny z normą EN 60664, co gwarantuje odpowiednią koordynację izolacji w układach niskiego napięcia. Wysoka jakość wykonania oraz zastosowanie materiałów samogasnących zapewniają najwyższy stopień ochrony przeciwpożarowej w budynkach mieszkalnych i przemysłowych. Urządzenie posiada dopuszczenia uznanych jednostek certyfikujących, co czyni je standardem w profesjonalnych projektach elektro-technicznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie liczy się niezawodność i szybkość montażu. Jest idealnym wyborem do:

• Łączenia opraw oświetleniowych w sufitach podwieszanych.
• Rozdzielania obwodów w puszkach podtynkowych i natynkowych.
• Instalacji systemów inteligentnego domu (Smart Home), gdzie wymagana jest duża gęstość upakowania przewodów.
• Podłączania urządzeń o dużym poborze mocy, dzięki stabilnemu stykowi o niskiej rezystancji przejściowej.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy złączki, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na długości dokładnie 11 mm (wskaźnik długości znajduje się na obudowie złączki).
• Obsługa dźwigni: Otwórz pomarańczową dźwignię do oporu, wprowadź odizolowany przewód, a następnie opuść dźwignię do pozycji wyjściowej.
• Weryfikacja: Dzięki przezroczystej obudowie upewnij się, że miedziana żyła dotyka ogranicznika na końcu komory zaciskowej.
• Organizacja: W przypadku montażu na szynie DIN, zaleca się stosowanie dedykowanych adapterów montażowych WAGO, które stabilizują złączki w rozdzielnicy.

FAQ

1. Czy złączka 221-415 może być używana do łączenia aluminium z miedzią?
Bezpośrednie łączenie jest możliwe przy zastosowaniu specjalistycznej pasty stykowej WAGO Alu-Plus, która zapobiega utlenianiu się aluminium.

2. Jaka jest maksymalna temperatura pracy tej złączki?
Złączka jest przystosowana do pracy w temperaturze otoczenia do 85°C, co pozwala na jej stosowanie w miejscach narażonych na podwyższoną emisję ciepła.

3. Czy dźwignie mogą samoczynnie się otworzyć?
Nie, mechanizm sprężynowy CAGE CLAMP® zapewnia stałą siłę docisku, a konstrukcja dźwigni wyklucza przypadkowe otwarcie po prawidłowym zamknięciu.
