Złączka instalacyjna Compact 3-przewodowa, z dźwigniami, do wszystkich rodzajów przewodów | 221-613 Wago

Opis i Kluczowe Cechy

Złączka instalacyjna WAGO z serii 221-613 to zaawansowane rozwiązanie technologiczne, które rewolucjonizuje proces łączenia przewodów w instalacjach elektrycznych. Model ten został zaprojektowany z myślą o obsłudze trzech przewodów o przekroju znamionowym do 6 mm², co pozwala na bezpieczne i stabilne przesyłanie energii w obwodach o wyższym obciążeniu prądowym. Dzięki zastosowaniu innowacyjnej technologii dźwigniowej, montaż odbywa się całkowicie bez użycia narzędzi, co znacząco skraca czas pracy instalatora.

• Uniwersalność: Możliwość łączenia przewodów jednodrutowych, wielodrutowych oraz linkowych w jednej złączce.

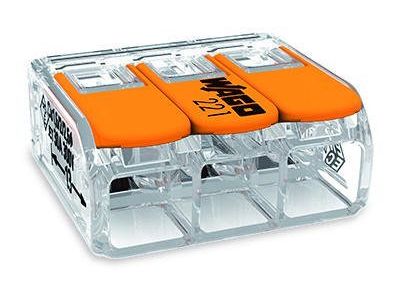

• Przezroczysta obudowa: Pozwala na natychmiastową wizualną weryfikację prawidłowego wprowadzenia przewodu oraz sprawdzenie długości odizolowania.

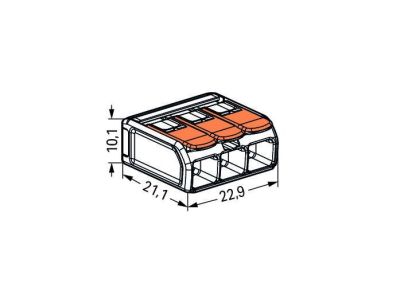

• Kompaktowe wymiary: Seria Compact zajmuje minimalną przestrzeń w puszkach instalacyjnych, ułatwiając organizację okablowania.
• Punkty pomiarowe: Dwa łatwo dostępne otwory pomiarowe pozwalają na bezpieczne sprawdzenie napięcia bez konieczności demontażu połączenia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co jest kluczowe w profesjonalnych zastosowaniach B2B. Złączka posiada certyfikację zgodną z normą EN 60664, co gwarantuje odpowiednią izolację i odporność na przepięcia. Materiały użyte do produkcji obudowy charakteryzują się wysoką klasą palności zgodnie z UL 94 V2, co podnosi poziom bezpieczeństwa przeciwpożarowego całej instalacji. Produkt posiada również dopuszczenia morskie oraz certyfikaty uznanych jednostek badawczych, takich jak VDE czy UL.

Zastosowanie

Złączka WAGO 221-613 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem do:

• Podłączania odbiorników o dużej mocy, takich jak kuchenki elektryczne, systemy klimatyzacji czy przepływowe podgrzewacze wody.
• Instalacji w puszkach natynkowych i podtynkowych, gdzie wymagana jest niezawodność i oszczędność miejsca.
• Systemów oświetleniowych, w tym nowoczesnych układów LED wymagających precyzyjnego łączenia wielu punktów.
• Rozdzielnic elektrycznych jako element łączący wewnątrz obudów sterowniczych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Odizolowanie: Przewód należy odizolować na długości dokładnie 12-14 mm. Prawidłowość tę można zweryfikować dzięki znacznikowi na obudowie złączki.

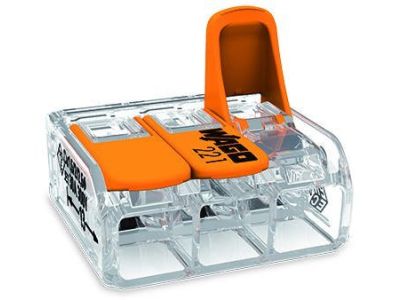

• Obsługa dźwigni: Otwarcie zacisku następuje poprzez podniesienie pomarańczowej dźwigni do pozycji pionowej. Po wprowadzeniu przewodu, dźwignię należy opuścić do momentu zrównania się z obudową.
• Weryfikacja: Dzięki przezroczystej obudowie upewnij się, że izolacja przewodu nie weszła do wnętrza zacisku, a sama żyła styka się z ogranicznikiem.
• Mocowanie: W przypadku montażu na szynie DIN (TS 35), zaleca się stosowanie dedykowanych adapterów montażowych WAGO, które stabilizują złączki w rozdzielnicy.

FAQ

1. Czy złączka 221-613 może być używana z przewodami aluminiowymi?
Tak, jednak wymaga to zastosowania specjalnej pasty stykowej WAGO (Alu-Plus), która zapobiega utlenianiu się aluminium i niszczeniu styku.

2. Jaki jest maksymalny prąd znamionowy dla tego modelu?
Złączka 221-613 jest przystosowana do pracy z prądem znamionowym do 41 A, co czyni ją idealną do obwodów o dużym obciążeniu.

3. Czy złączki są wielorazowego użytku?
Tak, mechanizm dźwigniowy pozwala na wielokrotne otwieranie i zamykanie zacisku bez utraty parametrów technicznych połączenia.
