Złączka instalacyjna Compact 2-przewodowa, z dźwigniami, do wszystkich rodzajów przewodów | 221-612 Wago

Opis i Kluczowe Cechy

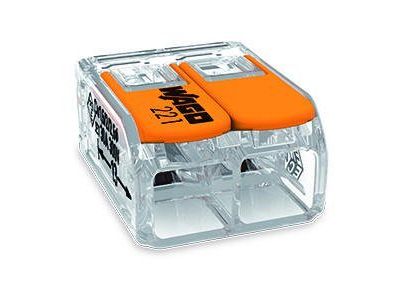

Złączka instalacyjna WAGO z serii 221-612 to zaawansowane rozwiązanie technologiczne, które redefiniuje standardy w dziedzinie połączeń elektrycznych. Model ten został zaprojektowany z myślą o obsłudze dwóch przewodów o przekroju znamionowym do 6 mm², co pozwala na bezpieczne i stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, sięgającym aż 41 A. Dzięki zastosowaniu innowacyjnej technologii dźwigniowej, montaż odbywa się całkowicie bez użycia narzędzi, co znacząco skraca czas prac instalacyjnych.

• Uniwersalność przewodów: Możliwość łączenia przewodów typu drut, linka oraz linka zagęszczana w jednym zacisku.
• Przekrój znamionowy: Obsługa szerokiego zakresu przekrojów od 0,5 mm² do 6 mm² zapewnia elastyczność w projektowaniu instalacji.
• Przezroczysta obudowa: Pozwala na natychmiastową wizualną weryfikację prawidłowego wprowadzenia przewodu oraz sprawdzenie długości odizolowania.
• Punkty pomiarowe: Dwa łatwo dostępne otwory pomiarowe umożliwiają bezpieczne przeprowadzenie testów napięcia bez konieczności demontażu połączenia.

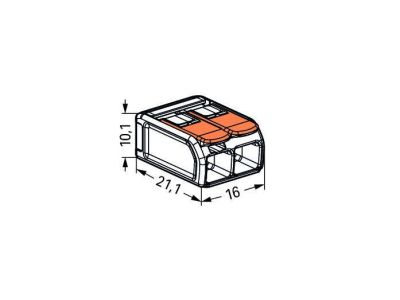

• Kompaktowe wymiary: Seria 221 zajmuje znacznie mniej miejsca w puszkach elektroinstalacyjnych w porównaniu do starszych rozwiązań.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co jest kluczowe w profesjonalnych zastosowaniach przemysłowych i budowlanych. Złączka posiada certyfikację zgodną z normą EN 60664-1, co gwarantuje odpowiednią koordynację izolacji przy napięciu znamionowym 450 V. Ponadto, produkt posiada dopuszczenia uznanych jednostek certyfikujących takich jak UL, VDE oraz ENEC, co potwierdza jego najwyższą jakość i niezawodność w ekstremalnych warunkach pracy, w tym odporność na temperaturę otoczenia do 85°C (T85).

Zastosowanie

Złączka WAGO 221-612 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa pewność styku oraz obsługa większych mocy. Jest idealnym wyborem dla:

• Instalacji oświetleniowych o dużej mocy, w tym systemów LED i przemysłowych opraw wysokoprężnych.
• Podłączania urządzeń AGD i maszyn przemysłowych wymagających zasilania przewodami o przekroju 6 mm².
• Rozdzielnic elektrycznych i puszek odgałęźnych, gdzie ograniczona przestrzeń wymaga miniaturyzacji komponentów.
• Systemów automatyki budynkowej i sterowania, wymagających częstych rekonfiguracji połączeń.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Przewód należy odizolować na długości dokładnie 12-14 mm. Prawidłowość tę można sprawdzić dzięki skali umieszczonej na obudowie złączki.

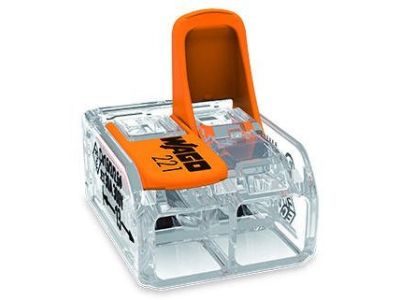

• Obsługa dźwigni: Należy całkowicie unieść pomarańczową dźwignię, wprowadzić odizolowany przewód do oporu, a następnie opuścić dźwignię do pozycji wyjściowej.
• Weryfikacja: Dzięki przezroczystej obudowie upewnij się, że izolacja przewodu nie weszła do wnętrza zacisku, a goła miedź jest w pełni objęta przez mechanizm sprężynowy CAGE CLAMP®.
• Mocowanie: W przypadku montażu w rozdzielnicach zaleca się stosowanie dedykowanych adapterów montażowych na szynę DIN (TS 35).

FAQ

1. Czy złączka 221-612 może być używana do łączenia miedzi z aluminium?
Standardowo złączka przeznaczona jest do przewodów miedzianych. W przypadku łączenia przewodów aluminiowych należy zastosować specjalną pastę stykową WAGO Alu-Plus.

2. Jaki jest maksymalny prąd znamionowy dla tego modelu?
Złączka 221-612 jest przystosowana do pracy z prądem znamionowym wynoszącym 41 A, co czyni ją idealną do obwodów o dużym obciążeniu.

3. Czy złączka jest wielokrotnego użytku?
Tak, mechanizm dźwigniowy pozwala na wielokrotne otwieranie i zamykanie zacisku bez utraty parametrów technicznych i siły docisku sprężyny.
