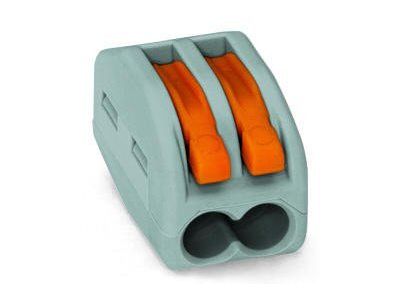

Złączka instalacyjna 2x4mm 2-przewodowa, z dźwigniami, szara (50szt) | 222-412 Wago

Opis i Kluczowe Cechy

Złączka instalacyjna WAGO 222-412 to klasyczne i sprawdzone rozwiązanie w dziedzinie techniki połączeń elektrycznych, dedykowane dla profesjonalistów wymagających najwyższej niezawodności. Wyposażona w innowacyjny system dźwigniowy, pozwala na szybkie i pewne łączenie dwóch przewodów o przekroju znamionowym do 4 mm². Przekrój ten pozwala na stabilne przesyłanie energii w obwodach o prądzie znamionowym do 32A. Dzięki zastosowaniu opatentowanej technologii CAGE CLAMP®, złączka zapewnia trwały docisk, który jest całkowicie odporny na wstrząsy, wibracje oraz zmiany termiczne. Maksymalna temperatura dopuszczalna długotrwale wynosząca 85°C gwarantuje bezpieczną i bezawaryjną pracę nawet w mocno obciążonych puszkach elektroinstalacyjnych. Szara obudowa wykonana z wysokiej jakości materiałów izolacyjnych zapewnia stopień ochrony i trwałość mechaniczną niezbędną w nowoczesnym budownictwie.

• Obsługa wszystkich rodzajów przewodów: linkowych, drutowych oraz wielodrutowych.
• Przekrój znamionowy od 0,08 mm² do 4 mm² zapewnia ogromną uniwersalność montażową.
• Napięcie znamionowe 400V pozwala na stosowanie w standardowych instalacjach siłowych i oświetleniowych.
• Możliwość łączenia przewodów o różnych przekrojach w jednej złączce.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami bezpieczeństwa. Spełnia rygorystyczne wymagania normy EN 60664, co jest kluczowe dla zapewnienia odpowiedniej izolacji i odstępów izolacyjnych w instalacjach niskiego napięcia. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji szkodliwych i dopuszczenie do obrotu na wymagającym rynku europejskim. Każda złączka przechodzi rygorystyczne testy jakościowe producenta WAGO.

Zastosowanie

Złączki serii 222 znajdują szerokie zastosowanie zarówno w elektroinstalacjach budynkowych, jak i w automatyce przemysłowej. Są idealnym wyborem do łączenia opraw oświetleniowych, systemów sterowania żaluzjami, napędów bram oraz w puszkach rozgałęźnych podtynkowych i natynkowych. Dzięki unikalnej konstrukcji, która pozwala na łączenie sztywnego drutu z elastyczną linką, są niezastąpione podczas prac modernizacyjnych, gdzie zachodzi potrzeba adaptacji starego okablowania do nowoczesnych urządzeń sterujących.

Wskazówki Montażowe

Proces montażu jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Aby uzyskać optymalne połączenie, należy odizolować przewód na długości dokładnie 9-10 mm (wskaźnik długości często znajduje się na obudowie złączki). Następnie należy podnieść pomarańczową dźwignię do pozycji pionowej, co otwiera komorę zaciskową. Po wprowadzeniu odizolowanego końca przewodu do oporu, należy opuścić dźwignię, co powoduje zatrzaśnięcie mechanizmu CAGE CLAMP®. Należy zawsze upewnić się, że izolacja przewodu dochodzi do krawędzi złączki, a goły metal nie wystaje poza obudowę. Maksymalna temperatura pracy ciągłej 85°C nie powinna być przekraczana, co należy uwzględnić przy obliczaniu gęstości upakowania przewodów w puszce.

FAQ

Czy złączka WAGO 222-412 jest wielokrotnego użytku? Tak, mechanizm dźwigniowy został zaprojektowany tak, aby umożliwić wielokrotne otwieranie i zamykanie zacisku bez degradacji siły docisku. Czy można w niej łączyć przewody miedziane z aluminiowymi? Tak, jednak w przypadku przewodów aluminiowych konieczne jest wypełnienie wnętrza złączki specjalną pastą stykową WAGO Alu-Plus, która zapobiega utlenianiu się aluminium. Jaki jest maksymalny prąd obciążenia? Złączka jest certyfikowana do pracy z prądem o natężeniu do 32A przy napięciu 400V.
