Złączka gwintowa ZUG-G10, szara (25szt.) | A11-0208 Pokój

Opis i Kluczowe Cechy

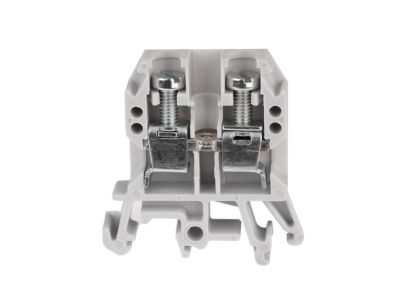

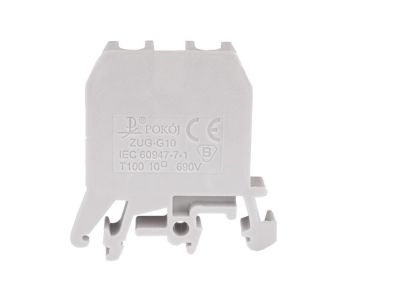

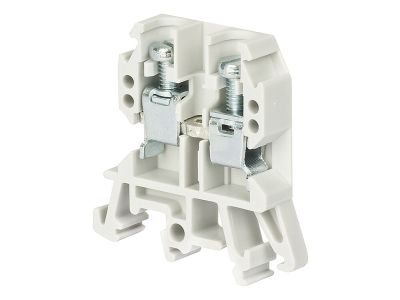

Złączka gwintowa ZUG-G10 w kolorze szarym to profesjonalny komponent elektroinstalacyjny produkowany przez renomowaną firmę Pokój. Jest to złączka jednotorowa zaprojektowana z myślą o zapewnieniu najwyższej niezawodności połączeń w rozdzielnicach i szafach sterowniczych. Kluczową cechą produktu jest system zacisku gwintowego, który gwarantuje trwałe i pewne pod względem mechanicznym oraz elektrycznym połączenie przewodów miedzianych. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, złączka charakteryzuje się doskonałą odpornością na przebicia oraz stabilnością pracy w szerokim zakresie temperatur. Konstrukcja korpusu umożliwia łatwy montaż na standardowej szynie montażowej, co znacząco przyspiesza prace instalacyjne.

• Przeznaczona do przewodów elektroenergetycznych miedzianych o przekroju znamionowym do 10 mm².
• Solidny zacisk śrubowy eliminujący ryzyko poluzowania się przewodu pod wpływem drgań.
• Obudowa wykonana z tworzywa o wysokim indeksie odporności na prądy pełzne.
• Możliwość mostkowania i wyraźnego oznaczania torów prądowych.
• Zestaw zawiera 25 sztuk, co stanowi optymalne opakowanie dla profesjonalnych prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Złączki ZUG-G10 spełniają wymagania normy PN-EN 60947-7-1, co potwierdza ich przydatność do pracy w niskonapięciowych aparaturach rozdzielczych i sterowniczych. Dzięki spełnieniu tych standardów, instalatorzy mają pewność, że komponenty te mogą być bezpiecznie stosowane w instalacjach przemysłowych i budynkowych, zapewniając długotrwałą eksploatację bez awarii.

Zastosowanie

Złączki ZUG-G10 znajdują szerokie zastosowanie w profesjonalnych instalacjach wnętrzowych. Są idealnym rozwiązaniem do łączenia torów prądowych w urządzeniach użytkowanych we wszystkich strefach klimatycznych, o ile są chronione przed bezpośrednim wpływem czynników atmosferycznych. Główne obszary wykorzystania to:

• Prefabrykacja szaf sterowniczych i rozdzielnic niskiego napięcia.
• Systemy automatyki przemysłowej, gdzie wymagana jest wysoka gęstość upakowania połączeń.
• Instalacje zasilające w budownictwie komercyjnym i przemysłowym.
• Układy pomiarowe i kontrolne wymagające stabilnego styku elektrycznego.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy złączki ZUG-G10, należy przestrzegać poniższych zaleceń montażowych:

• Montaż należy przeprowadzać na standardowej szynie montażowej DIN (TS35).
• Przewody miedziane powinny być odizolowane na odpowiedniej długości, aby cała część odizolowana znalazła się wewnątrz zacisku.
• Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapobiega rozwarstwianiu się drucików i zwiększa powierzchnię styku.
• Należy zachować odpowiedni moment dokręcania śruby zaciskowej, aby nie uszkodzić gwintu, jednocześnie zapewniając trwały docisk mechaniczny.
• Po zakończeniu montażu warto zweryfikować poprawność osadzenia złączki na szynie oraz stabilność zamocowanych przewodów.

FAQ

1. Czy złączka ZUG-G10 może być stosowana na zewnątrz?
Złączki te są przeznaczone do pracy w warunkach wnętrzowych. W przypadku montażu na zewnątrz, muszą znajdować się w obudowie o odpowiednim stopniu ochrony IP, chroniącej przed wilgocią i pyłem.

2. Jakie przewody można podłączyć do tej złączki?
Złączka jest dedykowana do przewodów miedzianych, zarówno sztywnych (drut), jak i giętkich (linka), przy czym przy linkach zalecane jest użycie tulejek.

3. Czy produkt jest sprzedawany na sztuki?
Prezentowany produkt SKU A11-0208 jest sprzedawany w opakowaniu zbiorczym zawierającym 25 sztuk złączek.
