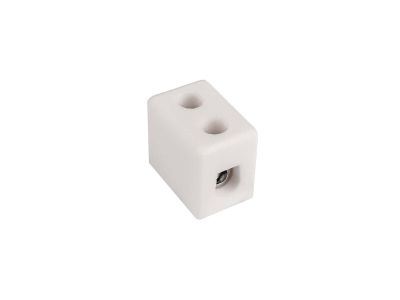

Złączka gwintowa porcelanowa, 4mm?, 1 tor | 80711516 Simet

Opis i Kluczowe Cechy

Złączka gwintowa porcelanowa o przekroju 4 mm² i jednym torze (symbol 80711516) to element instalacyjny przeznaczony do bezpiecznego łączenia przewodów. Porcelanowa obudowa zapewnia wysoką odporność termiczną i izolacyjność, a gwintowany zacisk umożliwia pewne i trwałe połączenie.

• Materiał – porcelana: Wysoka wytrzymałość dielektryczna oraz odporność na działanie temperatury, co zwiększa bezpieczeństwo i trwałość połączenia.
• Przekrój przewodów do 4 mm²: Umożliwia łączenie typowych przewodów instalacyjnych (np. 1,5 mm², 2,5 mm², 4 mm²) bez potrzeby stosowania dodatkowych redukcji.
• 1 tor (pojedyncze połączenie): Przeznaczona do prostego łączenia dwóch przewodów w instalacjach rozgałęźnych i puszkach.
• Gwintowane złącze śrubowe: Zapewnia stabilny docisk przewodu bez ryzyka samoistnego poluzowania – łatwy montaż i demontaż.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z ogólnymi wymaganiami europejskich norm dla złączek instalacyjnych. Posiada oznaczenie CE, potwierdzające zgodność z odpowiednimi dyrektywami. Szczegółowe numery norm nie zostały podane przez producenta – zalecamy weryfikację w dokumentacji technicznej dostarczonej wraz z produktem.

Zastosowanie

Złączka gwintowa porcelanowa sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne połączenie przewodów w układach stałych – w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Łączenie przewodów w puszkach rozgałęźnych i łączeniowych.
• Tworzenie odgałęzień w instalacjach oświetleniowych i gniazd wtykowych.
• Prace remontowe i modernizacyjne – wymiana starych złączek na porcelanowe.
• Instalacje w obiektach o podwyższonej temperaturze otoczenia (np. rozdzielnice maszynowe).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP w zakresie prac elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przewody należy odpowiednio odizolować na długości wynikającej z konstrukcji złączki, a następnie wsunąć w otwór i dokręcić śrubę z momentem zgodnym z dokumentacją producenta. Przekrój przewodu nie powinien przekraczać 4 mm². Po zakończeniu montażu sprawdź siłę połączenia – przewód nie powinien się wysuwać przy delikatnym pociągnięciu.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, ale zalecamy użycie tulejek zaciskowych (wężyków) na żyłach linkowych, aby zapewnić optymalny docisk i uniknąć uszkodzenia przewodu.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony – złączka przeznaczona jest do montażu wewnątrz puszek i rozdzielnic, gdzie panują typowe warunki IP20 lub wyższe.
• Czy można ją stosować w obwodach trójfazowych? Tak, pod warunkiem że napięcie w obwodzie nie przekracza maksymalnego napięcia znamionowego przewidzianego dla izolacji porcelanowej (brak danych od producenta – stosuj zgodnie z projektem instalacji).
