Złączka gwintowa porcelanowa, 16mm2, 1-tor, biała CPO-30A-1P | 80731516 Simet

Opis i Kluczowe Cechy

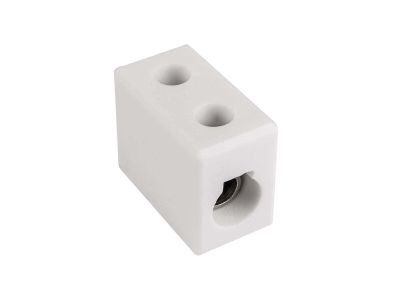

Złączka gwintowa porcelanowa CPO-30A-1P (symbol 80731516) to jednotorowy element łączeniowy przeznaczony do przewodów o przekroju do 16 mm². Wykonana z porcelany, zapewnia doskonałą izolację i odporność na wysokie temperatury, co gwarantuje bezpieczną i trwałą pracę w instalacjach elektrycznych. Model CPO-30A-1P (prąd znamionowy 30 A) pozwala na obsługę obciążeń typowych dla obwodów oświetleniowych i gniazd wtyczkowych. Biały kolor ułatwia estetyczne dopasowanie w puszkach i rozdzielnicach.

• Materiał porcelanowy: wysoka odporność termiczna i izolacyjność – minimalizuje ryzyko zwarcia i przegrzania nawet przy długotrwałym obciążeniu.
• Przekrój przewodu 16 mm²: umożliwia bezpieczne łączenie grubych przewodów w instalacjach o większym poborze prądu, bez ryzyka nadmiernego nagrzewania się zacisków.
• Konstrukcja jednotorowa (1-tor): prosta i niezawodna – idealna do punktowych połączeń w puszkach rozgałęźnych i aparaturze modułowej.
• Prąd znamionowy 30 A (wynikający z oznaczenia modelu): zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, zgodnie z typowymi wymaganiami instalacyjnymi.
• Kolor biały: estetyczne wykończenie ułatwiające identyfikację i komponowanie z osprzętem elektroinstalacyjnym.

Zgodność z Normami

Złączka porcelanowa CPO-30A-1P została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN stosowanymi w elektroinstalacjach. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności środowiskowej.

Zastosowanie

Złączka gwintowa porcelanowa sprawdza się wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów w warunkach podwyższonej temperatury lub wilgotności. Przeznaczona do montażu w instalacjach stałych, puszkach łączeniowych oraz w obrębie aparatury rozdzielczej.

• Łączenie przewodów w puszkach rozgałęźnych instalacji oświetleniowych i gniazd wtyczkowych.
• Stosowanie w rozdzielnicach i szafach sterowniczych jako element pośredniczący przy przyłączaniu odbiorników trójfazowych lub jednofazowych.
• Zabezpieczanie połączeń w instalacjach przemysłowych o podwyższonej temperaturze otoczenia (np. w pobliżu silników, grzałek).
• Wykorzystanie w automatyce budynkowej do łączenia przewodów sygnałowych i zasilających w puszkach podtynkowych.

Wskazówki Montażowe

Montaż złączki gwintowej porcelanowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed instalacją należy dokładnie oczyścić przewody i odizolować je na długość odpowiednią dla gwintu złączki. Moment dokręcania śrub zaciskowych stosować zgodnie z dokumentacją producenta (jeśli nie podano – dokręcać z wyczuciem, nie przekraczając siły mogącej spowodować uszkodzenie porcelany). Przekrój przewodu powinien być dobrany do prądu obciążenia (maks. 30 A i 16 mm²). Zaleca się stosowanie tulejek kablowych dla przewodów linkowych. Nie przekraczać dopuszczalnego obciążenia prądowego ani temperatury pracy.

FAQ

• Jaki prąd znamionowy ma ta złączka? Oznaczenie modelu CPO-30A wskazuje na prąd znamionowy 30 A. Jest to wartość typowa dla połączeń przewodów o przekroju 16 mm².
• Czy złączka nadaje się do przewodów linkowych? Tak, zaleca się jednak stosowanie tulejek kablowych, aby zapewnić pewne połączenie i uniknąć uszkodzenia porcelany podczas dokręcania.
• Jaki stopień ochrony IP posiada złączka? Producent nie podaje konkretnego stopnia ochrony. Złączka jest elementem wewnętrznym przeznaczonym do montażu w puszkach lub rozdzielnicach, gdzie ochrona przed pyłem i wilgocią zapewniana jest przez obudowę zewnętrzną.
