Złączka gwintowa ochronna ZUG-4PE, żółto-zielona (25szt.) | A11-B23Z Pokój

Opis i Kluczowe Cechy

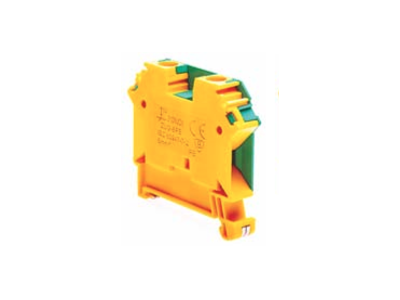

Złączka gwintowa ochronna ZUG-4PE to profesjonalny komponent elektroinstalacyjny polskiego producenta Pokój, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w systemach uziemiających. Produkt charakteryzuje się charakterystyczną, żółto-zieloną obudową, która jednoznacznie identyfikuje go jako element ochronny (PE) w instalacji. Kluczową zaletą serii ZUG jest ujednolicony obrys zewnętrzny dla różnych przekrojów, co pozwala na estetyczne i uporządkowane prowadzenie szyn montażowych. Złączka umożliwia łączenie przewodów miedzianych o żyłach sztywnych (drut) oraz giętkich (linka) w szerokim zakresie przekrojów, co czyni ją niezwykle uniwersalnym rozwiązaniem w prefabrykacji szaf sterowniczych.

• Przekrój znamionowy: Konstrukcja pozwala na bezpieczne przyłączenie przewodów o przekrojach od 0,5 mm² do 4 mm², zapewniając stabilność mechaniczną i elektryczną.
• System gwintowy: Solidny zacisk śrubowy gwarantuje trwały styk i odporność na poluzowanie pod wpływem drgań.
• Kompaktowe wymiary: Dzięki optymalizacji kształtu, złączki wraz z osprzętem idealnie mieszczą się pod maskownicami standardowych szafek rozdzielczych.
• Materiał izolacyjny: Wysokiej jakości tworzywo zapewnia odpowiednią wytrzymałość dielektryczną i mechaniczną.

Zgodność z Normami

Złączki ZUG-4PE zostały zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełniają one wymagania normy PN-EN 60947-7-2, która określa parametry dla listew zaciskowych ochronnych. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt zapewnia ciągłość elektryczną z szyną montażową (pełniącą rolę szyny uziemiającej) oraz jest odporny na prądy zwarciowe zgodnie z deklarowaną charakterystyką techniczną.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie mieszkaniowym. Jest niezastąpiony wszędzie tam, gdzie wymagane jest skuteczne uziemienie obwodów. Złączki ZUG-4PE są montowane w:

• Rozdzielnicach głównych i podrozdzielnicach elektrycznych.
• Szafach sterowniczych automatyki przemysłowej.
• Systemach zasilania maszyn i urządzeń wymagających ochrony przeciwporażeniowej.
• Instalacjach fotowoltaicznych jako element systemu wyrównania potencjałów.

Wskazówki Montażowe

Montaż złączki ZUG-4PE odbywa się na standardowej szynie montażowej DIN (TS35). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zasad:

• Przygotowanie przewodu: Izolację z żyły miedzianej należy zdjąć na długości zalecanej przez producenta, dbając o to, aby nie uszkodzić struktury miedzi.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapewnić minimalną rezystancję zestyku, nie doprowadzając jednocześnie do zerwania gwintu.
• Montaż na szynie: Należy upewnić się, że stopka złączki pewnie zatrzasnęła się na szynie DIN, co jest kluczowe dla zapewnienia ciągłości obwodu ochronnego PE.
• Organizacja: Dzięki identycznemu obrysowi złączek ZUG o różnych przekrojach, zaleca się stosowanie dedykowanych mostków i akcesoriów systemowych marki Pokój.

FAQ

1. Czy złączka ZUG-4PE wymaga stosowania końcówek tulejkowych?
W przypadku przewodów typu linka (giętkich) zaleca się stosowanie tulejek zaciskowych, aby zapobiec rozwarstwianiu się drucików i zapewnić pewniejszy docisk w zacisku gwintowym.

2. Czy złączka posiada połączenie elektryczne z szyną DIN?
Tak, złączki typu PE (ochronne) są zaprojektowane tak, aby po zatrzaśnięciu na metalowej szynie montażowej tworzyć z nią połączenie elektryczne, odprowadzając prądy upływu do uziemienia.

3. Ile sztuk znajduje się w opakowaniu zbiorczym?
Produkt sprzedawany jest w opakowaniach zawierających 25 sztuk złączek, co ułatwia planowanie większych inwestycji i prefabrykację rozdzielnic.
