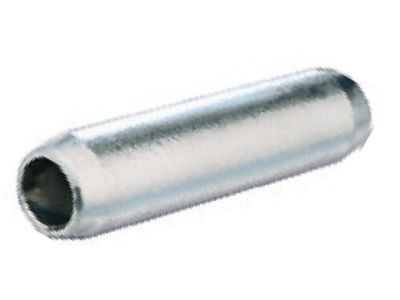

Złączka aluminiowa z przegrodą do 36kV 120ALU-H-T przekrój: 120mm2 | 120ALU-H-T Nexans

Opis i Kluczowe Cechy

Złączka aluminiowa z przegrodą typu 120ALU-H-T marki Nexans to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego łączenia żył kabli aluminiowych w instalacjach średniego napięcia. Produkt został zaprojektowany do pracy w sieciach o napięciu znamionowym dochodzącym do 36 kV, gdzie nie występują siły rozciągające. Wykonanie z wysokiej jakości aluminium o czystej, metalicznej powierzchni gwarantuje doskonałą przewodność elektryczną oraz minimalizację rezystancji na styku połączenia.

• Przekrój znamionowy: Przekrój wynoszący 120 mm² pozwala na stabilne przesyłanie wysokich prądów w systemach elektroenergetycznych.
• Konstrukcja z przegrodą: Zastosowana przegroda szczelna umożliwia precyzyjne pozycjonowanie żył kablowych oraz zapobiega migracji syciwa lub wilgoci wewnątrz złączki.
• Materiał: Wysokogatunkowe aluminium odporne na utlenianie, zapewniające długowieczność połączenia.
• Napięcie pracy: Pełna kompatybilność z systemami SN (średniego napięcia) do 36 kV.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Złączki Nexans przechodzą zaawansowane testy typu, co potwierdza ich przydatność do stosowania w profesjonalnych mufach kablowych oraz głowicach. Materiał aluminiowy oraz proces obróbki powierzchniowej spełniają wymagania dotyczące przewodności i wytrzymałości termicznej w warunkach obciążeń roboczych i zwarciowych.

Zastosowanie

Złączka 120ALU-H-T znajduje szerokie zastosowanie w budowie i modernizacji linii kablowych średniego napięcia. Jest idealnym komponentem do:

• Łączenia kabli aluminiowych w mufach przelotowych.
• Instalacji wewnątrzstacyjnych i napowietrznych, gdzie kable są ułożone na stałe i nie podlegają naprężeniom mechanicznym.
• Systemów dystrybucji energii w zakładach przemysłowych oraz sieciach energetyki zawodowej.

Wskazówki Montażowe

Aby zapewnić bezawaryjną pracę połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie żyły: Przed montażem należy dokładnie oczyścić żyłę aluminiową z warstwy tlenków za pomocą szczotki drucianej oraz odtłuścić powierzchnię.
• Prasowanie: Należy używać dedykowanych narzędzi hydraulicznych z odpowiednio dobranymi matrycami do aluminium o przekroju 120 mm².
• Kierunek zaprasowywania: Zaleca się wykonywanie zaprasowań od środka złączki (od przegrody) w kierunku jej końców.
• Zabezpieczenie: Po wykonaniu połączenia należy usunąć ewentualne wypływki materiału i zabezpieczyć złącze odpowiednią izolacją (np. termokurczliwą lub zimnokurczliwą).

FAQ

1. Czy złączka może być stosowana do kabli miedzianych?
Nie, złączka 120ALU-H-T jest dedykowana wyłącznie do żył aluminiowych. Do połączeń miedź-aluminium należy stosować złączki bimetaliczne.

2. Czy złączka przenosi siły rozciągające?
Nie, konstrukcja tej złączki jest przeznaczona do połączeń niepracujących na rozciąganie. Kable powinny być odpowiednio zamocowane w uchwytach kablowych.

3. Jaki jest cel stosowania przegrody w złączce?
Przegroda służy jako ogranicznik dla wprowadzanych żył, zapewniając ich symetryczne osadzenie, oraz stanowi barierę dla wilgoci i olejów kablowych.
