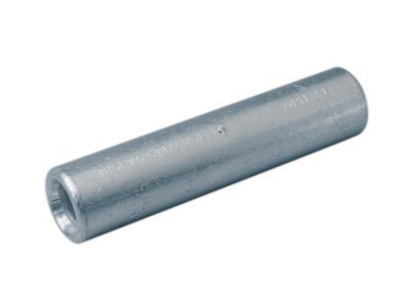

Złączka aluminiowa bez pasty 70ALU-ZE-LE przekrój: 70mm2 | 70ALU-ZE-LE Nexans

Opis i Kluczowe Cechy

Złączka aluminiowa Nexans o oznaczeniu 70ALU-ZE-LE to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń w sieciach elektroenergetycznych. Produkt został zoptymalizowany pod kątem pracy z żyłami kabli aluminiowych o przekroju znamionowym 70 mm². Kluczową cechą konstrukcyjną jest przystosowanie do żył o profilu sektorowym, co eliminuje konieczność stosowania skomplikowanych adapterów przy zachowaniu pełnej powierzchni styku. Wykonanie z wysokiej jakości aluminium o czystej, metalicznej powierzchni gwarantuje doskonałą przewodność elektryczną oraz minimalizację rezystancji przejścia na styku. Wersja bez pasty stykowej jest dedykowana do specyficznych technologii montażowych, gdzie wymagana jest czystość komponentu przed aplikacją dedykowanych środków uszczelniających lub w suchych środowiskach instalacyjnych.

• Przekrój znamionowy: 70 mm², co pozwala na stabilne przesyłanie wysokich prądów roboczych.
• Materiał: Wysokogatunkowe aluminium o wysokiej czystości metalurgicznej.
• Profil: Specjalistyczna geometria dostosowana do kabli sektorowych (se).
• Powierzchnia: Wykończenie metaliczne zapewniające optymalny kontakt elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Złączka spełnia wymagania normy PN-EN 61238-1, co potwierdza jej zdolność do przenoszenia obciążeń prądowych oraz wytrzymałość mechaniczną w warunkach zwarciowych. Dzięki zastosowaniu materiałów najwyższej klasy, komponent jest odporny na procesy starzenia termicznego, co jest kluczowe dla zachowania ciągłości zasilania w infrastrukturze krytycznej.

Zastosowanie

Złączka 70ALU-ZE-LE znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych oraz sieciach rozdzielczych niskiego i średniego napięcia. Jest niezastąpiona przy pracach modernizacyjnych i budowie nowych linii kablowych, gdzie wykorzystuje się kable aluminiowe o żyłach sektorowych. Idealnie sprawdza się w złączach kablowych, rozdzielnicach głównych oraz w mufach przelotowych. Dzięki swojej konstrukcji, pozwala na pewne łączenie kabli zasilających w zakładach produkcyjnych oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla zapewnienia długowieczności połączenia. Przed przystąpieniem do prac należy upewnić się, że żyły kabla są odpowiednio odizolowane i oczyszczone z warstwy tlenków za pomocą szczotki drucianej. W przypadku żył sektorowych, zaleca się ich wstępne przeformowanie (zaokrąglenie) za pomocą dedykowanych matryc, jeśli wymaga tego technologia zaprasowywania. Proces prasowania powinien być wykonany przy użyciu profesjonalnej praski hydraulicznej z odpowiednio dobranymi matrycami dedykowanymi dla aluminium. Należy przestrzegać liczby i kierunku zaprasowań wskazanych przez producenta, aby uzyskać optymalny docisk mechaniczny i elektryczny.

FAQ

• Czy złączka wymaga stosowania pasty stykowej? Model 70ALU-ZE-LE jest dostarczany bez pasty, co pozwala instalatorowi na samodzielne przygotowanie powierzchni zgodnie ze specyfikacją projektu lub zastosowanie własnych preparatów antykorozyjnych.
• Czy można jej używać do kabli miedzianych? Nie, złączka jest wykonana z aluminium i jest przeznaczona wyłącznie do łączenia żył aluminiowych, aby uniknąć zjawiska korozji elektrochemicznej.
• Do jakiego typu żył jest dedykowana? Złączka jest zoptymalizowana pod kątem żył o profilu sektorowym (se), ale po odpowiednim przygotowaniu może być stosowana również do żył okrągłych o tym samym przekroju.
