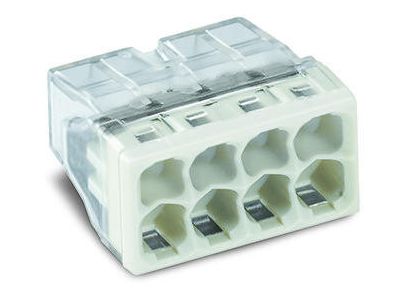

Złączka 8-przewodowa 8x2,5mm2 do puszek instalacyjnych, przezr. z jasnoszarą pokrywą | 2273-208 Wago

Opis i Kluczowe Cechy

Złączka instalacyjna WAGO z serii 2273-208 to zaawansowane rozwiązanie typu COMPACT, zaprojektowane z myślą o maksymalnej oszczędności miejsca w puszkach elektroinstalacyjnych. Model ten umożliwia bezpieczne i trwałe połączenie aż 8 przewodów jednodrutowych o przekroju od 0,5 mm² do 2,5 mm². Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii w obwodach oświetleniowych oraz gniazdowych, zapewniając niską rezystancję styku. Kluczową cechą produktu jest całkowicie przezroczysta obudowa, która pozwala instalatorowi na wizualną weryfikację prawidłowego wprowadzenia przewodu oraz sprawdzenie długości odizolowania żyły. Jasnoszara pokrywa ułatwia szybką identyfikację serii i typu złączki w gęsto upakowanych rozdzielnicach i puszkach.

• Możliwość łączenia przewodów o różnych przekrojach w jednej złączce.
• Technologia zacisku sprężynowego PUSH WIRE® eliminująca konieczność użycia narzędzi.
• Specjalny otwór pomiarowy pozwalający na testowanie napięcia bez demontażu połączenia.
• Redukcja zajmowanego miejsca o blisko 50% w porównaniu do starszych serii złączek.

Zgodność z Normami

Złączka WAGO 2273-208 została zaprojektowana i przetestowana zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Produkt spełnia wymagania normy EN 60998, co gwarantuje niezawodność w instalacjach domowych i przemysłowych. Posiada certyfikację potwierdzającą odporność na prądy upływowe oraz odpowiednią wytrzymałość dielektryczną. Dzięki zastosowaniu materiałów samogasnących, złączka minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji, co jest kluczowe dla bezpieczeństwa przeciwpożarowego obiektów.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym wyborem do puszek podtynkowych i natynkowych, gdzie duża liczba obwodów wymaga kompaktowych rozwiązań. Złączka 8-przewodowa doskonale sprawdza się przy rozdzielaniu zasilania w systemach inteligentnego domu, łączeniu opraw oświetleniowych LED oraz w puszkach rozgałęźnych instalacji siłowych i sterowniczych. Dzięki wysokiej obciążalności prądowej, jest to niezastąpiony element przy modernizacji starych instalacji oraz budowie nowych systemów zasilania w budownictwie mieszkaniowym i komercyjnym.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przewody jednodrutowe należy odizolować na długości dokładnie 11 mm (wskaźnik długości odizolowania znajduje się na obudowie złączki).
• Wprowadzić przewód do oporu w otwór montażowy; przezroczysta obudowa pozwala upewnić się, że izolacja styka się z kołnierzem złączki, a goła żyła jest w pełni objęta zaciskiem.
• Demontaż przewodu odbywa się poprzez jednoczesne mocne pociągnięcie i przekręcanie go w lewo i w prawo.
• Złączka nie wymaga konserwacji ani dokręcania śrub, co eliminuje błędy ludzkie związane z niewłaściwym momentem dokręcania.

FAQ

Czy złączka 2273-208 nadaje się do przewodów typu linka?
Nie, seria 2273 jest dedykowana wyłącznie do przewodów jednodrutowych (drut). Do linek należy zastosować złączki z serii 221 z dźwigniami.

Jak sprawdzić, czy w złączce jest napięcie?
Złączka posiada dedykowany otwór pomiarowy umieszczony w górnej części obudowy, który umożliwia bezpieczne przyłożenie końcówki próbnika napięcia lub multimetru.

Czy można mieszać przekroje przewodów?
Tak, w jednej złączce można jednocześnie łączyć przewody o przekroju 0,5 mm² oraz 2,5 mm², pod warunkiem, że są to przewody jednodrutowe.
