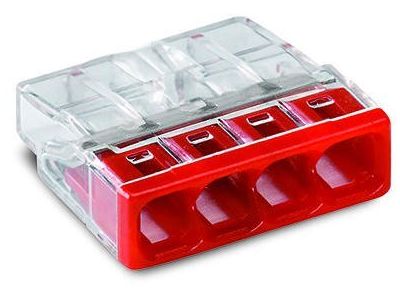

Złączka 4-przewodowa 4x2,5mm2 do puszek instalacyjnych, przezr. z czerwoną pokrywą | 2273-204 Wago

Opis i Kluczowe Cechy

Złączka instalacyjna WAGO z serii 2273-204 to zaawansowane rozwiązanie typu COMPACT, zaprojektowane z myślą o optymalizacji miejsca w puszkach elektroinstalacyjnych. Dzięki zastosowaniu innowacyjnej technologii zacisku sprężynowego PUSH WIRE®, produkt umożliwia szybki i pewny montaż przewodów jednodrutowych bez użycia narzędzi. Przezroczysta obudowa wykonana z wysokiej jakości poliwęglanu pozwala na natychmiastową wizualną weryfikację prawidłowego wprowadzenia przewodu oraz sprawdzenie długości odizolowania, co eliminuje ryzyko błędów montażowych. Czerwona pokrywa ułatwia szybką identyfikację typu złączki w rozbudowanych instalacjach.

• Możliwość podłączenia do 4 przewodów jednodrutowych o przekroju od 0,5 mm² do 2,5 mm².
• Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii w standardowych obwodach gniazdowych i oświetleniowych.
• Napięcie znamionowe 450 V oraz prąd znamionowy 24 A gwarantują bezpieczeństwo w instalacjach budynkowych.
• Specjalny otwór pomiarowy umożliwia bezpieczne sprawdzenie napięcia bez konieczności demontażu połączenia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co czyni go standardem w profesjonalnych instalacjach elektrycznych. Złączka posiada certyfikację zgodną z normą EN 60998, dotyczącą osprzętu połączeniowego do domowych i podobnych instalacji elektrycznych. Dodatkowo, materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza brak substancji szkodliwych dla środowiska. Stopień zanieczyszczenia 2 oraz napięcie znamionowe udarowe 4 kV potwierdzają wysoką odporność izolacji na przepięcia sieciowe.

Zastosowanie

Złączka WAGO 2273-204 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Łączenia obwodów oświetleniowych w puszkach podtynkowych i natynkowych.
• Rozdzielania zasilania w puszkach rozgałęźnych o ograniczonej przestrzeni montażowej.
• Instalacji systemów inteligentnego domu, gdzie wymagana jest duża liczba połączeń w małej objętości.
• Modernizacji starych instalacji, gdzie liczy się szybkość i pewność styku elektrycznego.

Wskazówki Montażowe

Aby zapewnić najwyższą trwałość i bezpieczeństwo połączenia, należy przestrzegać poniższych zaleceń:

• Przewód jednodrutowy należy odizolować na długości dokładnie 11 mm (wskaźnik długości znajduje się na obudowie złączki).
• Wprowadzić odizolowany przewód do oporu w otwór montażowy.
• Dzięki przezroczystej obudowie upewnić się, że izolacja przewodu przylega do kołnierza złączki, a miedziana żyła jest widoczna w okienku kontrolnym.
• W przypadku konieczności demontażu, należy mocno trzymać przewód i kręcąc złączką w lewo i w prawo, delikatnie go wyciągać.

FAQ

Czy złączka 2273-204 nadaje się do przewodów typu linka?
Nie, seria 2273 jest dedykowana wyłącznie do przewodów jednodrutowych (drut). Do linek należy zastosować serię 221.

Czy można mieszać różne przekroje przewodów w jednej złączce?
Tak, technologia PUSH WIRE® pozwala na niezależne zaciskanie każdego przewodu, co umożliwia łączenie w jednej kostce przewodów o różnych przekrojach w zakresie od 0,5 do 2,5 mm².

Jak sprawdzić obecność napięcia w złączce?
Złączka posiada dedykowany otwór pomiarowy umieszczony w górnej części obudowy, który jest kompatybilny z większością standardowych próbników i końcówek pomiarowych multimetrów.
