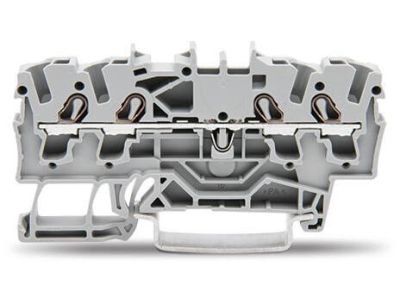

Złączka 4-przewodowa 2,5mm2, szara TOPJOBS | 2002-1401 Wago

Opis i Kluczowe Cechy

Złączka 4-przewodowa WAGO z serii TOPJOB S o numerze katalogowym 2002-1401 to zaawansowane rozwiązanie w technice połączeń sprężynowych, zaprojektowane z myślą o najbardziej wymagających instalacjach przemysłowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 2,5 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, montaż przewodów sztywnych oraz giętkich z tulejkami odbywa się bez użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych.

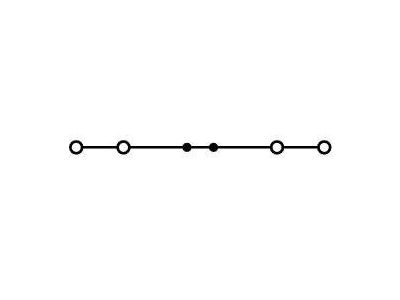

• Konstrukcja 4-przewodowa: Umożliwia efektywne rozdzielanie potencjałów na jednym poziomie, co pozwala na oszczędność miejsca na szynie montażowej.
• Technologia Push-in CAGE CLAMP®: Gwarantuje odporność na wstrząsy i wibracje, eliminując konieczność okresowego dociągania śrub.
• Obudowa w kolorze szarym: Wykonana z wysokiej jakości poliamidu, zapewniająca trwałość i bezpieczeństwo użytkowania w szerokim zakresie temperatur.

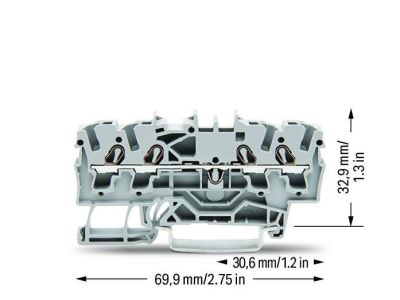

• Kompaktowe wymiary: Optymalizacja przestrzeni wewnątrz rozdzielnic przy zachowaniu pełnej funkcjonalności przelotowej.

Zgodność z Normami

Złączka WAGO 2002-1401 została zaprojektowana i przetestowana pod kątem najwyższych standardów bezpieczeństwa. Kluczowym aspektem jest certyfikacja do zastosowań w obszarach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Produkt spełnia rygorystyczne wymagania normy IEC/EN 60079-0 oraz 60079-7, co czyni go idealnym wyborem dla przemysłu chemicznego, petrochemicznego oraz wydobywczego. Dodatkowo, złączka posiada standardowe dopuszczenia przemysłowe, potwierdzające jej niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Model 2002-1401 znajduje szerokie zastosowanie w profesjonalnych systemach automatyki i elektroenergetyki. Jest szczególnie rekomendowany do:

• Instalacji w strefach Ex, gdzie wymagana jest najwyższa ochrona przed iskrzeniem i przegrzaniem styków.
• Rozdzielnic przemysłowych, w których konieczne jest mostkowanie wielu punktów sygnałowych na małej przestrzeni.
• Systemów sterowania maszyn, narażonych na ciągłe drgania i wibracje mechaniczne.
• Infrastruktury budynkowej o podwyższonym standardzie niezawodności.

Wskazówki Montażowe

Prawidłowy montaż złączki WAGO 2002-1401 jest kluczowy dla zachowania parametrów technicznych i certyfikacji Ex. Należy pamiętać o następujących krokach:

• Montaż na szynie: Złączkę należy zatrzasnąć na standardowej szynie montażowej DIN 35 (TS 35).
• Przygotowanie przewodów: Przewody należy odizolować na długość wskazaną przez producenta (zazwyczaj 10-12 mm). W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta do otwarcia zacisku.
• Zakończenie sekcji: Na końcu szeregu złączek należy zawsze zamontować odpowiednią ściankę końcową, aby zapewnić stopień ochrony i izolację od części przewodzących.
• Mostkowanie: Do łączenia potencjałów należy używać dedykowanych mostków grzebieniowych z serii TOPJOB S.

FAQ

Czy złączka 2002-1401 wymaga użycia narzędzi do montażu przewodów drutowych?
Nie, dzięki technologii Push-in CAGE CLAMP® przewody sztywne (druty) oraz przewody giętkie z zaprasowaną tulejką można montować poprzez bezpośrednie wciśnięcie do otworu montażowego.

Czy produkt można stosować w standardowych rozdzielnicach domowych?
Tak, mimo posiadania certyfikacji Ex, złączka doskonale sprawdza się w standardowych instalacjach, oferując wyższą jakość i niezawodność niż standardowe złączki gwintowe.

Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Złączka jest dedykowana do przewodów o przekroju znamionowym 2,5 mm², jednak konstrukcja pozwala na podłączenie przewodów o przekroju do 4 mm² w przypadku przewodów sztywnych (zależnie od specyfikacji technicznej serii).
