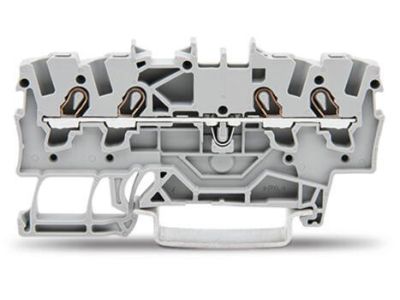

Złączka 4-przewodowa 1,5mm2, szara TOPJOBS | 2001-1401 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO 2001-1401 to zaawansowany komponent elektroinstalacyjny z uznanej serii TOPJOB S, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się konstrukcją 4-przewodową, co pozwala na efektywne rozdzielanie sygnałów lub zasilania w obrębie jednego potencjału, znacząco oszczędzając miejsce na szynie montażowej. Przekrój znamionowy wynoszący 1,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Złączka wykorzystuje innowacyjną technologię Push-in CAGE CLAMP, która umożliwia beznarzędziowy montaż przewodów sztywnych oraz przewodów z tulejkami, co drastycznie skraca czas prefabrykacji szaf sterowniczych. Obudowa w kolorze szarym wykonana jest z wysokiej jakości materiałów izolacyjnych, zapewniających długotrwałą eksploatację w trudnych warunkach.

• Konstrukcja 4-przewodowa dla maksymalnej gęstości upakowania przewodów.
• Technologia Push-in CAGE CLAMP gwarantująca odporność na wstrząsy i wibracje.
• Przekrój znamionowy 1,5 mm² dopasowany do standardowych systemów sterowania.
• Kompaktowa budowa serii TOPJOB S optymalizująca przestrzeń w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem najwyższych standardów bezpieczeństwa. Kluczowym atutem złączki WAGO 2001-1401 jest certyfikacja do zastosowań w obszarach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Oznacza to, że komponent spełnia rygorystyczne wymagania dyrektywy ATEX oraz międzynarodowych norm IECEx, co pozwala na jego bezpieczne stosowanie w przemyśle chemicznym, petrochemicznym oraz wydobywczym. Złączka spełnia również ogólne normy elektrotechniczne dotyczące złączy niskonapięciowych, zapewniając odpowiednią izolację oraz wytrzymałość dielektryczną.

Zastosowanie

Złączka 4-przewodowa WAGO znajduje szerokie zastosowanie w profesjonalnych systemach automatyki budynkowej i przemysłowej. Dzięki dopuszczeniom Ex e II jest niezastąpiona w instalacjach procesowych, gdzie występuje ryzyko pojawienia się atmosfer wybuchowych. Idealnie sprawdza się w:

• Szafach sterowniczych o dużym zagęszczeniu sygnałów wejścia/wyjścia.
• Instalacjach okrętowych i morskich (offshore).
• Systemach rozdzielczych w zakładach przemysłu ciężkiego.
• Infrastrukturze krytycznej wymagającej najwyższej niezawodności połączeń.

Wskazówki Montażowe

Prawidłowy montaż złączki WAGO 2001-1401 jest kluczowy dla zachowania parametrów bezpieczeństwa, zwłaszcza w strefach Ex. Złączkę należy zatrzasnąć na standardowej szynie montażowej DIN-35 (TS 35). W przypadku przewodów sztywnych (drut) lub elastycznych z zaprasowaną tulejką, montaż odbywa się poprzez bezpośrednie wciśnięcie przewodu w otwór montażowy bez użycia narzędzi. W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta w celu otwarcia sprężyny. Należy zwrócić szczególną uwagę na zalecaną długość odizolowania przewodu, aby zapewnić pełny styk w komorze zaciskowej. Po zakończeniu sekcji złączek należy zastosować odpowiednią ściankę końcową, aby zapewnić stopień ochrony i izolację od strony otwartej profilu złączki.

FAQ

• Czy złączka 2001-1401 wymaga specjalnych narzędzi do montażu? Nie, dzięki technologii Push-in CAGE CLAMP przewody sztywne montuje się beznarzędziowo. Narzędzie jest potrzebne jedynie do demontażu lub montażu linki bez tulejki.
• Czy mogę stosować tę złączkę w strefie zagrożonej wybuchem? Tak, produkt posiada certyfikat Ex e II, co pozwala na jego użycie w odpowiednich strefach zgodnie z dokumentacją ATEX.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka jest dedykowana do przewodów o przekroju znamionowym 1,5 mm², jednak konstrukcja pozwala na podłączenie przewodów o nieco większym przekroju (zgodnie z kartą katalogową producenta dla serii 2001).
