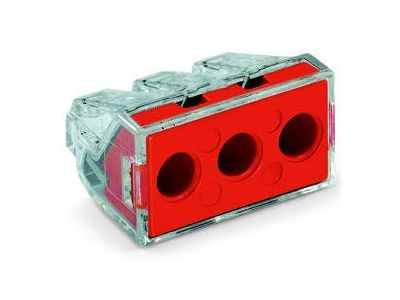

Złączka 3-przewodowa kolor obudowy przezroczysty, kolor pokrywy czerwony | 773-173 Wago

Opis i Kluczowe Cechy

Złączka instalacyjna WAGO z serii 773, o numerze katalogowym 773-173, to zaawansowane rozwiązanie przeznaczone do szybkiego i bezpiecznego łączenia przewodów jednodrutowych. Wyposażona w innowacyjną technologię zacisku PUSH WIRE, pozwala na beznarzędziowy montaż, co znacząco skraca czas prac elektroinstalacyjnych. Przezroczysta obudowa wykonana z wysokiej jakości poliwęglanu umożliwia instalatorowi natychmiastową wzrokową weryfikację prawidłowego wprowadzenia przewodu oraz sprawdzenie długości odizolowania. Czerwona pokrywa ułatwia szybką identyfikację serii i przeznaczenia złączki w rozdzielnicach i puszkach instalacyjnych. Produkt obsługuje do 3 przewodów o przekroju znamionowym od 2,5 mm² do 6 mm², co pozwala na stabilne przesyłanie energii w obwodach o większym obciążeniu prądowym.

• Technologia PUSH WIRE: automatyczne zaciskanie przewodu po jego wsunięciu.
• Przezroczysta obudowa: pełna kontrola poprawności styku.
• Obsługa dużych przekrojów: idealna do przewodów 2,5 mm², 4 mm² oraz 6 mm².
• Kompaktowa konstrukcja: oszczędność miejsca w puszkach odgałęźnych.
• Otwór pomiarowy: możliwość wykonania pomiarów elektrycznych bez demontażu połączenia.

Zgodność z Normami

Złączka WAGO 773-173 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa w instalacjach budynkowych i przemysłowych. Produkt spełnia wymagania normy PN-EN 60998, dotyczącej osprzętu połączeniowego do obwodów niskiego napięcia. Posiada certyfikaty uznanych jednostek badawczych (m.in. VDE, UL, KEMA), co potwierdza jej odporność na starzenie materiałowe oraz stabilność parametrów elektrycznych pod obciążeniem. Stopień zanieczyszczenia 2 oraz napięcie znamionowe udarowe 4 kV świadczą o wysokiej wytrzymałości izolacyjnej komponentu.

Zastosowanie

Model 773-173 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne połączenie przewodów o większych przekrojach. Jest niezastąpiony w instalacjach siłowych, zasilaniu urządzeń o dużej mocy oraz w puszkach rozdzielczych, gdzie zbiega się wiele linii zasilających. Dzięki możliwości łączenia przewodów miedzianych typu drut o przekroju do 6 mm², złączka ta jest często wybierana przez elektroinstalatorów do montażu kuchenek elektrycznych, systemów klimatyzacji oraz w rozdzielnicach niskiego napięcia jako element mostkujący potencjały.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę połączenia, należy przestrzegać poniższych wytycznych:

• Odizolowanie przewodu: Należy zdjąć izolację z przewodu na długości dokładnie 12-13 mm. Prawidłowa długość jest kluczowa dla pełnego schowania części czynnej w zacisku.
• Weryfikacja wzrokowa: Po wsunięciu przewodu należy upewnić się przez przezroczystą obudowę, czy miedź dotyka ogranicznika wewnątrz złączki.
• Demontaż: W przypadku konieczności rozłączenia, należy mocno trzymać przewód i kręcić złączką w lewo i w prawo, jednocześnie delikatnie ją wyciągając.
• Przewody aluminiowe: W przypadku stosowania przewodów aluminiowych, konieczne jest użycie specjalnej pasty stykowej WAGO Alu-Plus.

FAQ

Czy złączka 773-173 nadaje się do przewodów typu linka?
Nie, ta seria złączek jest dedykowana wyłącznie do przewodów jednodrutowych (tzw. drut). Do linek zaleca się stosowanie serii WAGO 221.

Jakie jest maksymalne natężenie prądu dla tej złączki?
Złączka została zaprojektowana do pracy z prądem znamionowym do 41 A, co czyni ją idealną do obwodów o dużym obciążeniu.

Czy można użyć złączki ponownie?
Tak, złączki WAGO są wielokrotnego użytku, pod warunkiem, że nie zostały uszkodzone mechanicznie lub termicznie podczas wcześniejszej eksploatacji.
