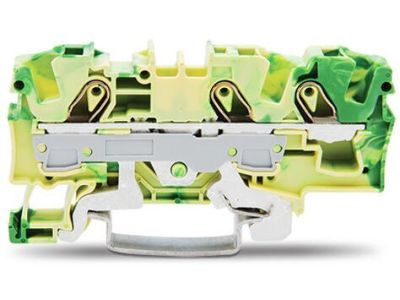

Złączka 3-przewodowa 6mm2 żółto-zielona TOPJOBS | 2006-1307 Wago

Opis i Kluczowe Cechy

Złączka 3-przewodowa WAGO 2006-1307 z renomowanej serii TOPJOB S to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o najwyższej niezawodności w systemach rozdziału energii. Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii oraz skuteczne odprowadzanie prądów zwarciowych w obwodach ochronnych. Wykorzystanie innowacyjnej technologii Push-in CAGE CLAMP umożliwia beznarzędziowy montaż przewodów sztywnych (drut) oraz przewodów linkowych z tulejkami, co znacząco przyspiesza prace instalacyjne i redukuje koszty robocizny. Charakterystyczna żółto-zielona kolorystyka obudowy gwarantuje natychmiastową identyfikację funkcji ochronnej (PE) w szafie sterowniczej. Złączka charakteryzuje się kompaktową budową, co pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej DIN-35.

• Technologia Push-in CAGE CLAMP: błyskawiczny montaż bez użycia narzędzi.
• Przekrój 6 mm²: idealny do wymagających aplikacji przemysłowych.
• Konstrukcja 3-przewodowa: zwiększona elastyczność w mostkowaniu i rozdzielaniu potencjałów.
• Kolor żółto-zielony: zgodność z oznaczeniami przewodów ochronnych PE.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w najbardziej wymagających środowiskach. Złączka spełnia wymagania normy IEC/EN 60947-7-2 dotyczącą złączek ochronnych do przewodów miedzianych. Dzięki zastosowaniu materiałów izolacyjnych najwyższej jakości, produkt jest odporny na starzenie termiczne oraz wykazuje wysoką odporność na prądy pełzające. Zgodność z dyrektywą RoHS potwierdza brak substancji szkodliwych, co jest kluczowe dla nowoczesnych inwestycji dbających o standardy ekologiczne.

Zastosowanie

Złączka WAGO 2006-1307 znajduje szerokie zastosowanie w profesjonalnym sektorze elektro-technicznym. Jest niezastąpiona w budowie rozdzielnic niskiego napięcia, szaf sterowniczych oraz systemów automatyki budynkowej. Dzięki swojej wytrzymałości mechanicznej i odporności na wibracje, doskonale sprawdza się w przemyśle ciężkim, kolejnictwie oraz w instalacjach infrastrukturalnych. Możliwość pracy z przewodami o przekroju do 6 mm² czyni ją idealnym wyborem dla obwodów zasilających maszyny i urządzenia o dużej mocy, gdzie pewność połączenia ochronnego jest priorytetem bezpieczeństwa.

Wskazówki Montażowe

Montaż złączki powinien odbywać się na standardowej szynie montażowej TS 35 (DIN). Aby zapewnić optymalne parametry styku, należy odizolować przewód na długości wskazanej przez producenta (zazwyczaj 13-15 mm dla tego przekroju). Przewody sztywne oraz linki z tulejkami należy wprowadzić bezpośrednio do otworu zaciskowego aż do wyczuwalnego oporu. W przypadku demontażu lub instalacji linek bez tulejek, należy użyć dedykowanego przyrządu montażowego lub płaskiego wkrętaka, aby otworzyć sprężynę. Złączka zapewnia automatyczny kontakt elektryczny z szyną DIN, która pełni rolę szyny zbiorczej PE, pod warunkiem zachowania czystości powierzchni styku.

FAQ

• Czy złączka 2006-1307 wymaga dokręcania śrub? Nie, technologia Push-in CAGE CLAMP opiera się na zacisku sprężynowym, który eliminuje konieczność dokręcania i jest odporny na poluzowanie pod wpływem wibracji.
• Jakie przewody można podłączyć do tej złączki? Złączka obsługuje przewody miedziane sztywne (drut), wielodrutowe oraz linki (w tym linki z tulejkami prasowanymi).
• Czy złączka posiada miejsce na opis? Tak, system TOPJOB S oferuje szerokie możliwości znakowania za pomocą pasków oznacznikowych lub tabliczek, co ułatwia identyfikację obwodów.
