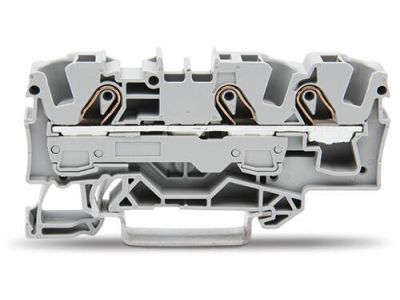

Złączka 3-przewodowa 6mm2 szara TOPJOBS | 2006-1301 Wago

Opis i Kluczowe Cechy

Złączka 3-przewodowa WAGO 2006-1301 z serii TOPJOB S to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych i budowlanych. Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach o dużym obciążeniu, zapewniając doskonałą przewodność i minimalizację strat mocy. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP, instalacja przewodów typu drut oraz przewodów linkowych z tulejkami odbywa się całkowicie beznarzędziowo, co znacząco przyspiesza prace montażowe i gwarantuje gazoszczelne, odporne na wstrząsy połączenie. Konstrukcja 3-przewodowa umożliwia efektywne rozdzielanie potencjałów w obrębie jednego modułu, co optymalizuje miejsce na szynie montażowej i upraszcza architekturę okablowania w szafie sterowniczej.

• Obsługa przewodów o przekroju znamionowym 6 mm² (zakres od 0,5 mm² do 10 mm² dla przewodów sztywnych).
• Technologia zacisku sprężynowego eliminująca ryzyko poluzowania się styku pod wpływem drgań.
• Możliwość beznarzędziowego montażu przewodów sztywnych i linkowych z tulejkami.
• Kompaktowa, szara obudowa wykonana z wysokiej jakości materiałów izolacyjnych.
• Zintegrowane gniazda pomiarowe ułatwiające diagnostykę układu bez rozłączania przewodów.

Zgodność z Normami

Produkt spełnia najwyższe standardy bezpieczeństwa i jakości potwierdzone międzynarodowymi certyfikatami. Złączka jest zgodna z normą IEC/EN 60947-7-1, która określa wymagania dla listew zaciskowych do przewodów miedzianych. Dzięki zastosowaniu materiałów samogasnących i wysokiej odporności na przebicia elektryczne, komponent ten gwarantuje długotrwałą i bezpieczną eksploatację nawet w trudnych warunkach środowiskowych.

Zastosowanie

Złączka WAGO 2006-1301 jest dedykowana do montażu w rozdzielnicach elektrycznych, szafach sterowniczych oraz skrzynkach przyłączeniowych. Znajduje zastosowanie w przemyśle ciężkim, automatyce procesowej oraz nowoczesnych instalacjach budynkowych. Dzięki swojej wytrzymałości mechanicznej jest szczególnie polecana do aplikacji narażonych na ciągłe wibracje, takich jak systemy transportowe, maszyny produkcyjne czy instalacje w sektorze energetycznym.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez proste zatrzaśnięcie na standardowej szynie montażowej DIN-35 (TS 35). Aby zapewnić optymalne połączenie, należy zdjąć izolację z przewodu na długości od 13 do 15 mm. Przewody typu drut oraz linki z zaprasowaną tulejką wystarczy wsunąć bezpośrednio w otwór zaciskowy. W przypadku linek bez tulejek, należy otworzyć sprężynę za pomocą dedykowanego przyrządu montażowego lub śrubokręta. System TOPJOB S pozwala na stosowanie mostków grzebieniowych, co umożliwia błyskawiczne łączenie wielu złączek w jedną sekcję zasilającą.

FAQ

• Czy złączka 2006-1301 wymaga okresowej konserwacji? Nie, dzięki technologii sprężynowej połączenie jest bezobsługowe i nie wymaga dokręcania, w przeciwieństwie do tradycyjnych zacisków śrubowych.
• Jakie są zalety konstrukcji 3-przewodowej? Pozwala ona na podłączenie jednego przewodu wejściowego i dwóch wyjściowych (lub odwrotnie) w obrębie jednego punktu zaciskowego, co ułatwia mostkowanie i rozdzielanie sygnałów.
• Czy można stosować tę złączkę z przewodami aluminiowymi? Standardowo złączki TOPJOB S są przeznaczone do przewodów miedzianych; użycie przewodów aluminiowych wymaga zastosowania specjalnej pasty stykowej Alu-Plus.
