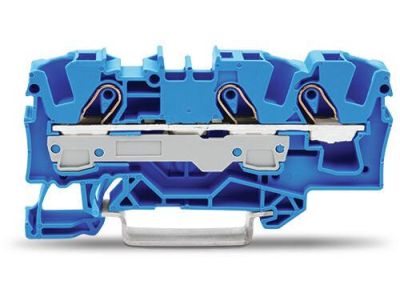

Złączka 3-przewodowa 6mm2, niebieska TOPJOBS | 2006-1304 Wago

Opis i Kluczowe Cechy

Złączka 3-przewodowa WAGO 2006-1304 z serii TOPJOB S to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o najbardziej wymagających systemach rozdziału energii i automatyki. Przekrój znamionowy wynoszący 6 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych, co jest kluczowe w instalacjach o dużym obciążeniu. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP, instalacja przewodów typu drut oraz linek z tulejkami odbywa się całkowicie beznarzędziowo, co znacząco skraca czas prefabrykacji rozdzielnic i eliminuje błędy montażowe. Niebieski kolor obudowy jednoznacznie identyfikuje złączkę jako element toru neutralnego (N), co ułatwia przejrzystą organizację i późniejsze serwisowanie instalacji elektrycznej.

• Obsługa przewodów o przekroju do 6 mm² (z możliwością podłączenia przewodów sztywnych do 10 mm²).
• Konstrukcja 3-przewodowa umożliwiająca elastyczne rozdzielanie potencjałów w obrębie jednego modułu.
• Montaż na standardowej szynie DIN-35 (TS 35) zapewnia kompatybilność z większością szaf sterowniczych.
• Możliwość stosowania wielopolowych mostków grzebieniowych dla szybkiego łączenia grup złączek.

Zgodność z Normami

Produkt został zaprojektowany i rygorystycznie przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Złączka spełnia wymagania normy IEC/EN 60947-7-1, co potwierdza jej niezawodność w trudnych warunkach przemysłowych, w tym odporność na wstrząsy i wibracje. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką klasą palności, co bezpośrednio przekłada się na podniesienie poziomu bezpieczeństwa pożarowego całego obiektu. Produkt posiada certyfikację dopuszczającą go do użytku w instalacjach na całym świecie.

Zastosowanie

Złączka WAGO 2006-1304 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych niskiego napięcia. Jest niezastąpiona w rozdzielnicach głównych, szafach sterowniczych oraz skrzynkach obiektowych, gdzie wymagane jest bezpieczne i trwałe łączenie przewodów o większych przekrojach. Dzięki trzem zaciskom, inżynierowie i elektroinstalatorzy mogą łatwo realizować rozgałęzienia obwodów neutralnych bez konieczności stosowania dodatkowych, zajmujących miejsce listew zbiorczych. Idealnie sprawdza się w systemach zasilania maszyn, infrastrukturze budynkowej oraz w zaawansowanych układach sterowania procesami przemysłowymi.

Wskazówki Montażowe

Prawidłowy montaż złączki na szynie DIN-35 polega na jej zatrzaśnięciu, co gwarantuje stabilne połączenie mechaniczne. Przewody sztywne (drut) oraz linki z zaprasowaną tulejką należy wprowadzić bezpośrednio do otworu zaciskowego do momentu wyczucia wyraźnego oporu – mechanizm Push-in automatycznie zaciśnie przewód. W przypadku przewodów linkowych bez tulejek, należy użyć wkrętaka w celu otwarcia sprężyny przed wprowadzeniem żyły. Zalecana długość odizolowania przewodu wynosi od 13 do 15 mm, co zapewnia optymalną powierzchnię styku wewnątrz zacisku Push-in CAGE CLAMP. Szeroki kanał do mostkowania pozwala na błyskawiczne łączenie sąsiednich złączek za pomocą dedykowanych mostków serii 2006.

FAQ

• Czy złączka obsługuje przewody typu linka? Tak, złączka obsługuje przewody linkowe. Linki z tulejkami montuje się beznarzędziowo, natomiast linki surowe wymagają użycia narzędzia do otwarcia zacisku.
• Jaki jest cel stosowania koloru niebieskiego? Kolor niebieski jest standardem branżowym służącym do identyfikacji przewodów neutralnych (N), co zwiększa bezpieczeństwo i przejrzystość układu.
• Czy można mostkować złączki o różnych przekrojach? System TOPJOB S pozwala na mostkowanie złączek różnych serii przy użyciu odpowiednich mostków redukcyjnych, co daje ogromną swobodę w projektowaniu rozdzielnic.
