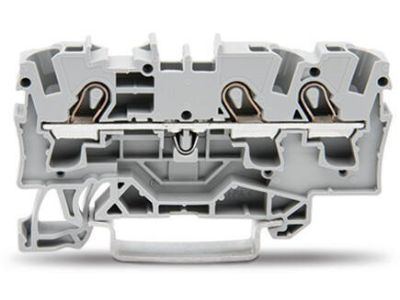

Złączka 3-przewodowa 4mm2, szara TOPJOBS | 2004-1301 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO 2004-1301 to zaawansowany komponent elektroinstalacyjny z uznanej serii TOPJOB S, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się konstrukcją 3-przewodową, co pozwala na efektywne rozdzielanie potencjałów w obrębie jednego modułu bez konieczności stosowania dodatkowych mostków zewnętrznych. Przekrój znamionowy wynoszący 4 mm² gwarantuje bezpieczne i stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Złączka wykorzystuje innowacyjną technologię Push-in CAGE CLAMP®, która umożliwia błyskawiczny montaż przewodów sztywnych oraz przewodów z tulejkami poprzez proste wciśnięcie, co znacząco redukuje czas prefabrykacji szaf sterowniczych. Obudowa w kolorze szarym wykonana jest z wysokiej jakości materiałów izolacyjnych, zapewniając długotrwałą eksploatację w zmiennych warunkach temperaturowych.

Zgodność z Normami

Złączka WAGO 2004-1301 została zaprojektowana i certyfikowana do pracy w specyficznych warunkach bezpieczeństwa. Kluczowym atutem jest dopuszczenie do zastosowań w obszarach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Produkt spełnia rygorystyczne wymagania norm międzynarodowych dotyczących osprzętu łączeniowego, co potwierdzają liczne certyfikaty instytutów badawczych. Dzięki temu inżynierowie mogą z powodzeniem stosować ten komponent w instalacjach przemysłu chemicznego, petrochemicznego oraz w górnictwie, gdzie niezawodność styku i odporność na czynniki zewnętrzne są priorytetem.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom, złączka znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do budowy rozdzielnic niskiego napięcia, systemów sterowania procesami oraz w instalacjach wymagających wysokiej gęstości upakowania komponentów na szynie montażowej. Możliwość podłączenia trzech przewodów do jednego potencjału sprawia, że model 2004-1301 jest często wybierany do tworzenia punktów wspólnych w obwodach czujników i elementów wykonawczych. Certyfikacja Ex e II predestynuje ją również do pracy w strefach zagrożenia wybuchem gazów i pyłów.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie DIN-35 (TS 35). Aby zapewnić optymalne parametry elektryczne, należy przestrzegać następujących wytycznych:

• Przewody sztywne oraz linkowe z tulejkami o przekroju do 4 mm² montujemy metodą Push-in, wsuwając je bezpośrednio w otwór zaciskowy.
• W przypadku przewodów linkowych bez tulejek, należy użyć dedykowanego przyrządu montażowego (śrubokręta) w celu otwarcia sprężyny zaciskowej.
• Należy zachować zalecaną przez producenta długość odizolowania przewodu, aby uniknąć odsłonięcia części czynnych lub niedokładnego zaciśnięcia izolacji.
• Złączki można łączyć w bloki, wykorzystując systemowe mostki grzebieniowe serii TOPJOB S, co pozwala na szybką konfigurację rozbudowanych układów dystrybucji zasilania.

FAQ

• Czy złączka 2004-1301 wymaga okresowego dokręcania? Nie, dzięki technologii sprężynowej CAGE CLAMP® połączenie jest odporne na wstrząsy i wibracje, co eliminuje konieczność serwisowego dociągania zacisków.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Znamionowy przekrój to 4 mm², jednak złączka akceptuje przewody jednodrutowe o przekroju do 6 mm².
• Czy produkt może być stosowany w strefach zagrożonych wybuchem? Tak, złączka posiada certyfikat Ex e II, co pozwala na jej bezpieczne stosowanie w takich obszarach przy zachowaniu odpowiednich zasad montażu.
