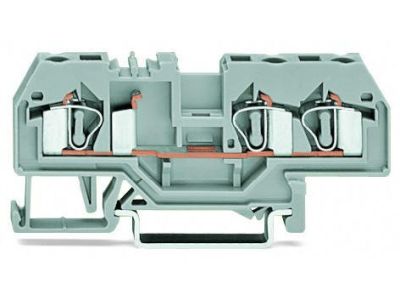

Złączka 3-przewodowa 4mm2 przelotowa, żółta | 281-686 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO 281-686 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o najbardziej wymagających systemach automatyki i rozdzielnicach niskiego napięcia. Produkt charakteryzuje się konstrukcją 3-przewodową, co umożliwia efektywne zarządzanie potencjałami w obrębie jednego modułu bez konieczności stosowania dodatkowych akcesoriów mostkujących. Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych, co jest kluczowe w systemach o dużym zagęszczeniu upakowania komponentów. Wykorzystanie opatentowanej technologii zacisku sprężynowego CAGE CLAMP® gwarantuje gazoszczelne, odporne na wstrząsy i wibracje połączenie, które nie wymaga okresowej konserwacji ani dokręcania śrub. Żółty kolor obudowy wykonanej z wysokiej jakości poliamidu ułatwia szybką identyfikację wizualną konkretnych sekcji pomiarowych lub sygnałowych w złożonych szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60947-7-1, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Materiał izolacyjny posiada wysoką odporność termiczną i mechaniczną, a stopień zanieczyszczenia oraz napięcie znamionowe udarowe są zgodne z wytycznymi dla nowoczesnych instalacji elektroenergetycznych. Dzięki certyfikacji uznanych jednostek badawczych, złączka WAGO 281-686 może być bezpiecznie stosowana w projektach eksportowych na rynki globalne.

Zastosowanie

Złączka 3-przewodowa WAGO znajduje szerokie zastosowanie w przemyśle, budownictwie komercyjnym oraz infrastrukturze krytycznej. Jest idealnym rozwiązaniem do:

• Szaf sterowniczych i rozdzielnic automatyki, gdzie wymagane jest rozdzielenie sygnału na dwa odbiorniki.
• Systemów zasilania maszyn, gdzie występują drgania mogące poluzować tradycyjne zaciski śrubowe.
• Instalacji oświetleniowych i sterowania budynkiem (BMS).
• Układów pomiarowych wymagających przejrzystego kodowania kolorystycznego przewodów.

Wskazówki Montażowe

Montaż złączki WAGO 281-686 jest intuicyjny i pozwala na znaczną oszczędność czasu pracy instalatora. Należy postępować zgodnie z poniższymi wytycznymi:

• Złączkę należy zatrzasnąć na standardowej szynie montażowej DIN-35 (TS 35).
• Przewody miedziane (sztywne lub giętkie) należy odizolować na długość wskazaną przez producenta (zazwyczaj ok. 9-10 mm).
• W celu wprowadzenia przewodu należy użyć dedykowanego przyrządu montażowego lub wkrętaka płaskiego, aby otworzyć sprężynę CAGE CLAMP®.
• Po wsunięciu przewodu i wyjęciu narzędzia, zacisk automatycznie dopasuje siłę docisku do przekroju żyły, zapewniając optymalny kontakt elektryczny.
• Zaleca się stosowanie ścianek końcowych na końcach listwy zaciskowej w celu zapewnienia odpowiedniego stopnia ochrony i izolacji.

FAQ

• Czy złączka 281-686 może być stosowana z przewodami typu linka? Tak, technologia CAGE CLAMP® umożliwia bezpośrednie podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka), również bez konieczności zaciskania tulejek końcowych.
• Jaki jest maksymalny prąd znamionowy dla tej złączki? Parametry prądowe są ściśle powiązane z przekrojem 4 mm² i normą IEC 60947-7-1; dla tej serii standardowo wynosi on do 32A, jednak zawsze należy zweryfikować specyfikację dla konkretnego układu chłodzenia w szafie.
• Czy żółty kolor oznacza, że jest to złączka ochronna (PE)? Nie, w systemie WAGO złączki ochronne są zazwyczaj zielono-żółte. Kolor żółty służy do identyfikacji obwodów sygnałowych, sterowniczych lub specyficznych potencjałów zgodnie z projektem instalacji.
