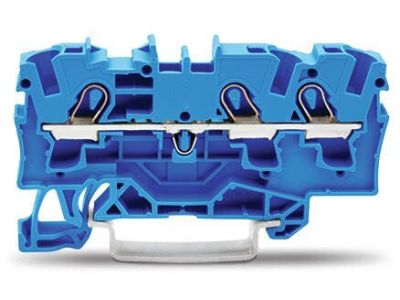

Złączka 3-przewodowa 4mm2, niebieska TOPJOBS | 2004-1304 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO o numerze katalogowym 2004-1304 to zaawansowany komponent z rodziny TOPJOB S, zaprojektowany z myślą o najbardziej wymagających instalacjach przemysłowych. Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych, co jest kluczowe w systemach o wysokiej gęstości upakowania. Konstrukcja 3-przewodowa umożliwia efektywne mostkowanie i rozdzielanie potencjałów w obrębie jednej listwy zaciskowej, co znacząco redukuje potrzebną przestrzeń na szynie montażowej. Produkt charakteryzuje się niebieskim kolorem obudowy, co zgodnie ze standardami branżowymi ułatwia szybką identyfikację torów neutralnych (N). Zastosowana technologia Push-in CAGE CLAMP® umożliwia błyskawiczny montaż przewodów sztywnych oraz linkowych z tulejkami bez użycia narzędzi, co przekłada się na wymierne oszczędności czasu podczas prefabrykacji rozdzielnic.

Zgodność z Normami

Złączka 2004-1304 została zaprojektowana i certyfikowana do pracy w środowiskach o podwyższonym ryzyku. Posiada dopuszczenia do zastosowań w strefach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (zwiększone bezpieczeństwo). Spełnia rygorystyczne normy międzynarodowe dotyczące odporności na wstrząsy i wibracje, co czyni ją idealnym rozwiązaniem dla przemysłu ciężkiego oraz sektora morskiego. Materiały izolacyjne użyte do produkcji są wolne od halogenów i wykazują wysoką odporność na starzenie termiczne.

Zastosowanie

Dzięki swojej uniwersalności i certyfikacji Ex, złączka znajduje zastosowanie w szerokim spektrum branż:

• Automatyka procesowa w zakładach chemicznych i petrochemicznych.
• Rozdzielnice zasilające i sterownicze w strefach zagrożenia wybuchem pyłów i gazów.
• Instalacje okrętowe i offshore, gdzie wymagana jest najwyższa niezawodność połączeń.
• Standardowe systemy rozdziału energii w budownictwie komercyjnym jako element toru N.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie DIN-35 (TS 35). Aby zapewnić optymalne parametry elektryczne, należy zachować długość odizolowania przewodu w zakresie 11-13 mm. W przypadku przewodów typu linka bez tulejek, zacisk należy otworzyć przy pomocy dedykowanego przyrządu montażowego. Złączka jest kompatybilna z systemem mostkowania pionowego i poziomego serii TOPJOB S, co pozwala na elastyczną konfigurację układu. Należy pamiętać o zastosowaniu odpowiedniej ścianki końcowej na końcu szeregu złączek w celu zapewnienia stopnia ochrony i izolacji bocznej.

FAQ

• Czy złączka 2004-1304 może być stosowana z przewodami aluminiowymi? Standardowo złączki WAGO są przeznaczone do przewodów miedzianych; przy stosowaniu aluminium wymagana jest specjalna pasta kontaktowa Alu-Plus.
• Jaki jest maksymalny prąd znamionowy dla tej złączki? Dla przekroju 4 mm² prąd znamionowy wynosi zazwyczaj 32 A, jednak w aplikacjach Ex należy zweryfikować dopuszczalne obciążenie zgodnie z certyfikatem komponentu.
• Czy do montażu drutu potrzebuję śrubokręta? Nie, technologia Push-in pozwala na bezpośrednie wciśnięcie przewodu sztywnego do zacisku.
