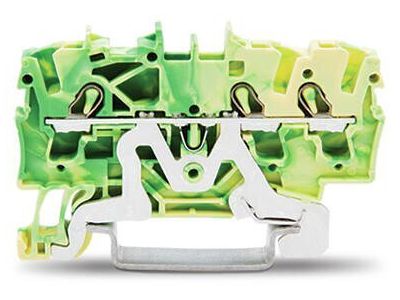

Złączka 3-przewodowa 2,5mm2, żółto-zielona TOPJOBS | 2002-1307 Wago

Opis i Kluczowe Cechy

WAGO 2002-1307 to wysokiej klasy złączka listwowa z uznanej serii TOPJOB S, zaprojektowana z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako złączka 3-przewodowa o przekroju znamionowym wynoszącym 2,5 mm², umożliwia ona stabilne i bezpieczne przesyłanie energii oraz skuteczne uziemienie w systemach elektroenergetycznych. Produkt charakteryzuje się charakterystyczną żółto-zieloną obudową, co pozwala na błyskawiczną identyfikację przewodu ochronnego (PE) w rozdzielnicy. Wykorzystanie innowacyjnej technologii Push-in CAGE CLAMP pozwala na bezpośredni montaż przewodów sztywnych oraz przewodów giętkich z tulejkami bez użycia narzędzi, co znacząco optymalizuje czas pracy instalatora.

• Przekrój znamionowy: 2,5 mm² (obsługuje również przewody o większym przekroju w zależności od typu).
• Technologia łączenia: Push-in CAGE CLAMP zapewniająca odporność na wstrząsy i wibracje.
• Konstrukcja: 3-przewodowa, zapewniająca elastyczność w mostkowaniu i rozdzielaniu potencjałów.
• Kolor: Żółto-zielony, dedykowany dla funkcji ochronnych (PE).

Zgodność z Normami

Złączka WAGO 2002-1307 została zaprojektowana do pracy w ekstremalnych warunkach, co potwierdza certyfikacja dla zastosowań Ex e II. Oznacza to, że produkt spełnia rygorystyczne normy bezpieczeństwa wymagane w strefach zagrożonych wybuchem, gdzie niezawodność styku i trwałość izolacji są priorytetem. Komponent jest zgodny z międzynarodowymi standardami IEC/EN, co gwarantuje pełną kompatybilność z globalnymi systemami automatyki i rozdziału energii.

Zastosowanie

Dzięki swojej uniwersalności i certyfikacji ATEX/IECEx, złączka znajduje zastosowanie w szerokim spektrum branż:

• Przemysł chemiczny i petrochemiczny (strefy Ex).
• Budowa maszyn i szaf sterowniczych o dużym zagęszczeniu upakowania komponentów.
• Instalacje okrętowe i offshore, gdzie wymagana jest odporność na trudne warunki środowiskowe.
• Nowoczesne instalacje budynkowe wymagające niezawodnych systemów uziemiających.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej DIN-35 (TS 35). Aby zapewnić prawidłowe parametry styku, należy odizolować przewód na długości wskazanej przez producenta (zazwyczaj ok. 10-12 mm). W przypadku przewodów linkowych bez tulejek, otwarcie zacisku następuje poprzez wprowadzenie przyrządu montażowego w odpowiedni otwór operacyjny. Złączka 2002-1307 automatycznie nawiązuje kontakt elektryczny z szyną montażową po zatrzaśnięciu, pełniąc funkcję szyny zbiorczej uziemiającej. Należy pamiętać o zamknięciu rzędu złączek dedykowaną płytką końcową, aby zapewnić odpowiedni stopień ochrony i izolacji.

FAQ

• Czy złączka 2002-1307 wymaga użycia narzędzi do montażu przewodów drutowych? Nie, technologia Push-in pozwala na wciśnięcie przewodu sztywnego bezpośrednio do zacisku.
• Czy produkt można stosować w strefach zagrożonych wybuchem? Tak, złączka posiada dopuszczenia do zastosowań Ex e II.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Nominalnie jest to 2,5 mm², jednak konstrukcja zacisku często pozwala na podłączenie przewodów o przekroju do 4 mm² w przypadku przewodów jednodrutowych.
