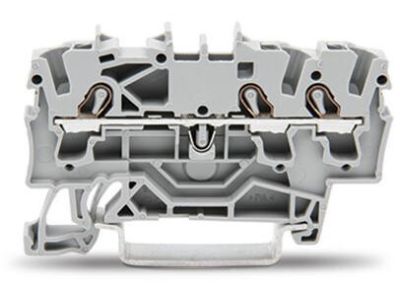

Złączka 3-przewodowa 2,5mm2, szara TOPJOBS | 2002-1301 Wago

Opis i Kluczowe Cechy

Złączka 3-przewodowa WAGO 2002-1301 z serii TOPJOB S to zaawansowane rozwiązanie dla profesjonalnych systemów elektroinstalacyjnych. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, montaż przewodów jednodrutowych oraz linkowych z tulejkami odbywa się bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic. Trzeci zacisk umożliwia wygodne rozdzielanie sygnałów bez konieczności stosowania dodatkowych akcesoriów, co oszczędza miejsce na szynie montażowej.

• Przekrój znamionowy: 2,5 mm² (obsługa przewodów jednodrutowych o przekroju do 4 mm²).
• Technologia łączenia: Push-in CAGE CLAMP® zapewniająca gazoszczelne połączenie odporne na wstrząsy.
• Konstrukcja: 3-przewodowa, przelotowa, w kolorze szarym.
• Bezpieczeństwo: Przystosowana do pracy w strefach zagrożonych wybuchem (Ex e II).

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, w tym normę IEC/EN 60947-7-1, co gwarantuje najwyższą jakość i niezawodność w wymagających warunkach przemysłowych. Kluczowym atutem jest certyfikacja Ex e II (zgodność z dyrektywą ATEX oraz systemem IECEx), co dopuszcza złączkę do stosowania w obszarach o podwyższonym ryzyku wybuchu, takich jak zakłady chemiczne, rafinerie czy lakiernie.

Zastosowanie

Złączka WAGO 2002-1301 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej i przemysłowej. Jest idealnym wyborem do szaf sterowniczych, gdzie ograniczona przestrzeń wymaga stosowania komponentów o wysokiej gęstości upakowania. Dzięki trzem punktom zaciskowym, inżynierowie mogą łatwo realizować rozgałęzienia obwodów pomocniczych oraz zasilających w instalacjach wymagających najwyższego stopnia niezawodności i trwałości połączenia.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie DIN-35 (TS 35). Aby zapewnić optymalny styk elektryczny, należy odizolować przewód na długości od 10 do 12 mm. Przewody sztywne (drut) oraz linkowe z tulejką wystarczy wsunąć bezpośrednio w otwór montażowy. W przypadku przewodów giętkich bez tulejek, należy użyć dedykowanego przyrządu montażowego w celu otwarcia sprężyny. Prawidłowe zatrzaśnięcie złączki na szynie gwarantuje stabilność mechaniczną całego bloku listwy zaciskowej.

FAQ

• Czy złączka 2002-1301 może być stosowana z przewodami o przekroju 4 mm²? Tak, konstrukcja złączki umożliwia podłączenie przewodów jednodrutowych o przekroju do 4 mm².
• Czy produkt jest odporny na wibracje? Tak, technologia sprężynowa Push-in CAGE CLAMP® zapewnia stały docisk, co eliminuje ryzyko poluzowania styku pod wpływem drgań mechanicznych.
• Czy wymagane są specjalne narzędzia do montażu przewodów typu linka? W przypadku linki z tulejką montaż jest beznarzędziowy; dla linki surowej należy użyć wkrętaka montażowego do otwarcia zacisku.
