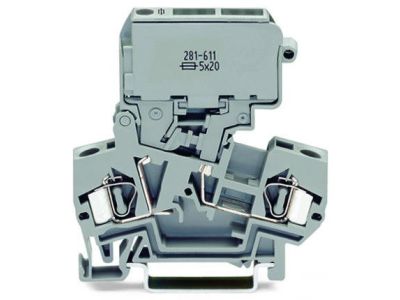

Złączka 2-przewodowa, bezpiecznikowa, 4mm2 z uchylną podstawką bezpiecznika, szara | 281-611 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO o numerze katalogowym 281-611 to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o precyzyjnym zabezpieczaniu obwodów w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się obecnością uchylnej podstawki bezpiecznikowej, która jest dedykowana do standardowych aparatowych wkładek bezpiecznikowych o wymiarach 5 x 20 mm. Dzięki zastosowaniu technologii zacisku sprężynowego CAGE CLAMP®, złączka gwarantuje trwałe i odporne na wstrząsy połączenie przewodów o przekroju znamionowym do 4 mm². Przekrój ten pozwala na stabilne przesyłanie energii oraz minimalizację spadków napięcia w wymagających aplikacjach przemysłowych. Obudowa wykonana z wysokiej jakości materiałów izolacyjnych w kolorze szarym zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie.

• Kompatybilność z wkładkami bezpiecznikowymi rurkowymi 5x20 mm.
• Technologia CAGE CLAMP® eliminująca konieczność okresowego dociągania śrub.
• Możliwość podłączenia przewodów linkowych, jednodrutowych oraz wielodrutowych.
• Kompaktowa konstrukcja oszczędzająca miejsce na szynie montażowej TS-35.
• Wyraźne oznakowanie i łatwy dostęp do gniazda bezpiecznika dzięki uchylnej dźwigni.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Złączka spełnia wymagania normy IEC/EN 60947-7-3, która określa szczegółowe parametry dla złączek bezpiecznikowych. Dzięki temu inżynierowie mają pewność, że komponent zachowa odpowiednią wytrzymałość elektryczną oraz mechaniczną nawet w trudnych warunkach eksploatacyjnych. Materiały użyte do produkcji są wolne od halogenów i spełniają dyrektywy środowiskowe RoHS, co jest kluczowe przy projektowaniu nowoczesnych i ekologicznych systemów automatyki.

Zastosowanie

Złączka WAGO 281-611 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, energetyce oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do selektywnego zabezpieczania poszczególnych pętli pomiarowych, obwodów sterowania PLC oraz układów sygnalizacji. Dzięki uchylnej podstawce, serwisant może w sposób bezpieczny i szybki odizolować dany fragment układu w celu wymiany bezpiecznika lub przeprowadzenia prac konserwacyjnych bez konieczności demontażu okablowania. Jest to kluczowy element w szafach sterowniczych, gdzie liczy się przejrzystość instalacji oraz szybkość diagnostyki usterek.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej DIN 35 (TS-35). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących wytycznych:

• Przewody należy odizolować na długości wskazanej przez producenta (zazwyczaj ok. 9-10 mm), aby zapewnić pełny styk w komorze zaciskowej.
• Wprowadzenie przewodu odbywa się poprzez otwarcie sprężyny za pomocą dedykowanego przyrządu montażowego lub płaskiego wkrętaka.
• Uchylna podstawka bezpiecznikowa powinna być obsługiwana przy wyłączonym napięciu, aby uniknąć łuku elektrycznego podczas wymiany wkładki.
• Zaleca się stosowanie blokad końcowych na szynie DIN, aby zapobiec przemieszczaniu się zestawu złączek podczas wibracji maszyn.

FAQ

1. Czy złączka posiada sygnalizację przepalenia bezpiecznika?
Model 281-611 w wersji podstawowej nie posiada wbudowanej diody LED. W przypadku konieczności wizualizacji uszkodzenia, należy sprawdzić warianty z dopiskiem L (LED) lub dokonać pomiaru ciągłości na wkładce.

2. Jakie przewody można podłączyć do tej złączki?
Złączka obsługuje przewody miedziane o przekroju do 4 mm². Można stosować zarówno druty sztywne, jak i elastyczne linki (z tulejkami lub bez).

3. Czy wkładka bezpiecznikowa jest dołączona do zestawu?
Nie, wkładki bezpiecznikowe 5x20 mm należy dokupić osobno, dopasowując ich prąd znamionowy do wymagań chronionego odbiornika.
