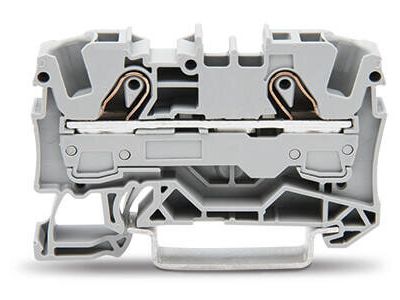

Złączka 2-przewodowa 6mm2, szara TOPJOBS | 2006-1201 Wago

Opis i Kluczowe Cechy

Złączka szynowa WAGO 2006-1201 to zaawansowany komponent elektroinstalacyjny z renomowanej serii TOPJOB S, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych i budynkowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 6 mm², co pozwala na bezpieczne i stabilne przesyłanie prądów o wysokim natężeniu w instalacjach zasilających i sterowniczych. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP, instalatorzy mogą cieszyć się beznarzędziowym montażem przewodów sztywnych (drut) oraz przewodów elastycznych z zakończoną tulejką, co znacząco skraca czas prefabrykacji rozdzielnic. Szary kolor obudowy wykonanej z wysokiej jakości poliamidu ułatwia identyfikację torów prądowych w standardowych układach. Złączka oferuje dwa punkty zaciskowe, co umożliwia precyzyjne i trwałe połączenie dwóch przewodów w jednym potencjale.

• Przekrój znamionowy: 6 mm² (obsługa przewodów od 0,5 mm² do 10 mm² przy zachowaniu odpowiednich parametrów).
• Technologia łączenia: Push-in CAGE CLAMP zapewniająca gazoszczelne, trwałe i całkowicie odporne na wstrząsy połączenie sprężynowe.
• Montaż: Błyskawiczny zatrzask na standardowej szynie montażowej DIN-35 (TS-35).
• Kompaktowa konstrukcja: Optymalizacja miejsca wewnątrz szafy sterowniczej przy zachowaniu wysokiej obciążalności prądowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Złączka spełnia wymagania normy IEC/EN 60947-7-1, co potwierdza jej przydatność do profesjonalnych zastosowań w rozdzielnicach niskiego napięcia. Materiały izolacyjne użyte do produkcji są wolne od halogenów i zgodne z dyrektywą RoHS, co minimalizuje emisję toksycznych gazów w przypadku pożaru. Wysoka odporność na prądy pełzające oraz odpowiednia wytrzymałość dielektryczna gwarantują bezawaryjną pracę w długofalowej perspektywie czasowej, co jest kluczowe dla utrzymania ciągłości procesów technologicznych.

Zastosowanie

Złączki WAGO 2006-1201 znajdują szerokie zastosowanie w profesjonalnym sektorze B2B, w tym w budowie rozdzielnic głównych i obiektowych. Są idealnym rozwiązaniem dla automatyki przemysłowej, systemów HVAC oraz instalacji zasilających w budownictwie komercyjnym i infrastrukturalnym. Dzięki szerokiej gamie akcesoriów, takich jak mostki grzebieniowe, złączki te doskonale sprawdzają się w zaawansowanych układach rozdziału potencjałów. Ich unikalna odporność na wibracje sprawia, że są one preferowanym wyborem w przemyśle maszynowym, kolejowym oraz w instalacjach narażonych na ciągłe drgania mechaniczne.

Wskazówki Montażowe

Dla zapewnienia najwyższej jakości styku elektrycznego, należy przestrzegać zaleceń producenta dotyczących przygotowania przewodu. Izolację z przewodu o przekroju 6 mm² należy usunąć na długości od 13 do 15 mm. Przewody sztywne (typu drut) oraz linki z zaprasowanymi tulejkami można wprowadzać bezpośrednio do otworu montażowego bez konieczności użycia jakichkolwiek narzędzi. W przypadku montażu linek bez tulejek, należy użyć standardowego wkrętaka w celu otwarcia sprężyny Push-in CAGE CLAMP. Złączka jest przeznaczona do montażu na szynie DIN-35. Należy pamiętać o zamknięciu rzędu złączek odpowiednią ścianką końcową, aby zapewnić stopień ochrony IP20 i właściwą izolację sekcji.

FAQ

• Czy złączka 2006-1201 wymaga okresowego dociągania śrub? Nie, dzięki technologii sprężynowej Push-in CAGE CLAMP połączenie jest bezobsługowe i nie wymaga konserwacji przez cały okres eksploatacji.
• Jakie przewody można podłączyć do tej złączki? Złączka obsługuje przewody miedziane sztywne, wielodrutowe oraz giętkie (linki) o przekroju do 10 mm² (przy wprowadzaniu bezpośrednim do 6 mm² znamionowo).
• Czy można mostkować złączki o różnych potencjałach? Tak, seria TOPJOB S oferuje system mostków, który pozwala na szybkie i bezpieczne łączenie sąsiednich złączek w celu powielania potencjału.
