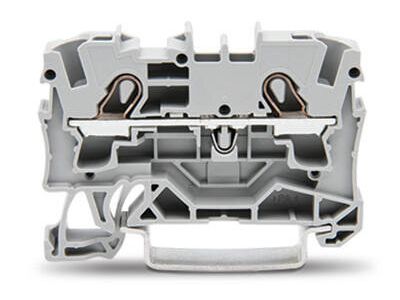

Złączka 2-przewodowa 4mm2, szara TOPJOBS | 2004-1201 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO 2004-1201 to zaawansowany komponent elektroinstalacyjny z renomowanej serii TOPJOB S, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 4 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Dzięki zastosowaniu innowacyjnej technologii zacisku Push-in CAGE CLAMP®, instalacja przewodów sztywnych oraz przewodów z tulejkami odbywa się bez użycia narzędzi, co znacząco skraca czas montażu i eliminuje ryzyko błędów ludzkich. Obudowa w kolorze szarym wykonana jest z wysokiej jakości materiałów izolacyjnych, zapewniając długotrwałą eksploatację nawet w trudnych warunkach środowiskowych. Złączka ta jest odporna na wstrząsy i wibracje, co czyni ją idealnym rozwiązaniem dla systemów automatyki i energetyki.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany do pracy w specyficznych warunkach bezpieczeństwa. Kluczowym atutem modelu 2004-1201 jest dopuszczenie do zastosowań w strefach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Oznacza to, że złączka spełnia rygorystyczne wymagania norm ATEX oraz IECEx, co jest niezbędne w przemyśle chemicznym, petrochemicznym oraz wydobywczym. Ponadto, złączka jest zgodna z międzynarodową normą IEC/EN 60947-7-1, co gwarantuje pełną kompatybilność z systemami rozdziału energii i sterowania w standardzie przemysłowym.

Zastosowanie

Złączka 2-przewodowa WAGO 2004-1201 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Do głównych obszarów aplikacji należą:

• Budowa szaf sterowniczych i rozdzielnic niskiego napięcia, gdzie liczy się oszczędność miejsca na szynie DIN.
• Instalacje w strefach Ex, wymagające komponentów o potwierdzonym bezpieczeństwie przeciwwybuchowym.
• Systemy automatyki budynkowej i przemysłowej, wymagające bezobsługowych połączeń elektrycznych.
• Infrastruktura transportowa, w tym kolejnictwo, ze względu na wysoką odporność na drgania mechaniczne.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej DIN-35 (TS 35). Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących wytycznych:

• Przewody o przekroju do 4 mm² powinny być odizolowane na długości wskazanej przez producenta (zazwyczaj 11-13 mm).
• W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta w celu otwarcia zacisku przed wprowadzeniem żyły.
• Złączki można łączyć w bloki za pomocą dedykowanych mostków grzebieniowych serii 2004, co pozwala na szybkie powielanie potencjałów.
• Zaleca się stosowanie ścianek końcowych na końcach listwy zaciskowej w celu zapewnienia odpowiedniego stopnia ochrony i izolacji.

FAQ

• Czy złączka 2004-1201 wymaga okresowego dokręcania? Nie, dzięki technologii sprężynowej CAGE CLAMP® połączenie jest samoczynnie kompensowane i nie wymaga konserwacji ani dokręcania w całym cyklu życia produktu.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka obsługuje przewody o przekroju znamionowym 4 mm², jednak w przypadku przewodów jednodrutowych dopuszczalne jest podłączenie żył o przekroju do 6 mm².
• Czy produkt może być stosowany w instalacjach morskich? Tak, seria TOPJOB S posiada liczne certyfikaty towarzystw klasyfikacyjnych, co pozwala na jej stosowanie w trudnych warunkach morskich i offshore.
