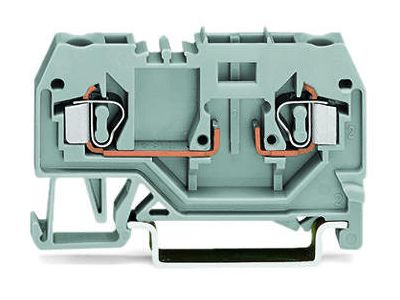

Złączka 2-przewodowa 4mm2 bazowa, szara | 281-916 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO o numerze katalogowym 281-916 to fundament nowoczesnych systemów rozdziału energii i automatyki przemysłowej. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 4 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu optymalnych parametrów cieplnych. Sercem złączki jest opatentowana technologia zacisku sprężynowego CAGE CLAMP®, która zapewnia gazoszczelne połączenie odporne na wstrząsy, wibracje oraz cykliczne zmiany temperatury. Obudowa w kolorze szarym wykonana z wysokiej jakości materiałów izolacyjnych gwarantuje trwałość i bezpieczeństwo eksploatacji w trudnych warunkach przemysłowych.

• Przekrój znamionowy: 4 mm² (obsługa przewodów linkowych i sztywnych).
• Technologia połączenia: CAGE CLAMP® eliminująca konieczność okresowego dokręcania śrub.
• Montaż: Standardowa szyna TS 35 (DIN-35).
• Konstrukcja: 2-przewodowa, zapewniająca przejrzystość w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Złączka spełnia wymagania normy IEC/EN 60947-7-1, co potwierdza jej przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Dzięki zastosowaniu materiałów samogasnących, komponent ten podnosi poziom bezpieczeństwa przeciwpożarowego w rozdzielnicach elektrycznych. Posiada certyfikację uznanych jednostek badawczych, co jest kluczowe przy realizacji projektów wymagających pełnej dokumentacji technicznej i deklaracji zgodności.

Zastosowanie

Złączka WAGO 281-916 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn, systemach sterowania oraz rozdzielnicach głównych i obiektowych. Jest idealnym rozwiązaniem dla instalacji, gdzie wymagana jest wysoka niezawodność połączeń przy ograniczonym miejscu montażowym. Wykorzystuje się ją w systemach HVAC, liniach produkcyjnych oraz w infrastrukturze budynkowej. Możliwość łączenia przewodów o różnych przekrojach (do 4 mm²) czyni ją uniwersalnym elementem w rękach każdego elektroinstalatora i automatyka.

Wskazówki Montażowe

Prawidłowy montaż złączki 281-916 jest kluczowy dla zachowania parametrów elektrycznych. Należy zwrócić uwagę na następujące aspekty:

• Długość odizolowania przewodu: Należy ściśle przestrzegać zalecanej długości odizolowania (zazwyczaj 9-10 mm), aby zapewnić pełne wprowadzenie żyły do komory zaciskowej.
• Narzędzia: Do otwarcia zacisku sprężynowego zaleca się użycie dedykowanego przyrządu montażowego lub wkrętaka o odpowiedniej szerokości grota.
• Zakończenie rzędu: Pamiętaj o zamontowaniu ścianki końcowej na ostatniej złączce w szeregu, aby zapewnić odpowiedni stopień ochrony i izolacji.
• Oznakowanie: Wykorzystaj systemy oznaczania WAGO (np. paski oznacznikowe), co znacząco ułatwia późniejszą diagnostykę i serwisowanie instalacji.

FAQ

1. Czy złączka wymaga okresowych przeglądów i dokręcania?
Nie, dzięki technologii CAGE CLAMP® połączenie jest bezobsługowe i nie wymaga dokręcania, w przeciwieństwie do tradycyjnych zacisków śrubowych.

2. Jakie typy przewodów można podłączyć do złączki 281-916?
Złączka obsługuje zarówno przewody jednodrutowe (drut), jak i wielodrutowe (linka), również z tulejkami zaciskowymi.

3. Czy złączkę można montować na dowolnej szynie?
Produkt jest dedykowany do montażu na standardowej szynie montażowej DIN-35 (TS 35).
