Złączka 2-przewodowa 2x2,5mm2, do puszek instalacyjnych przezr. z białą pokrywą | 2273-202 Wago

Opis i Kluczowe Cechy

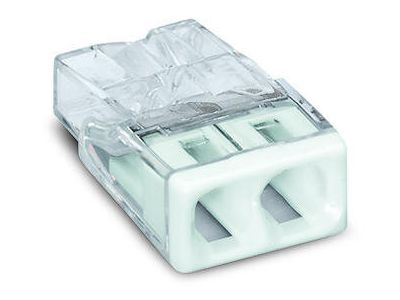

Złączka instalacyjna WAGO z serii 2273-202 to zaawansowane rozwiązanie typu COMPACT, zaprojektowane z myślą o maksymalnej oszczędności miejsca w puszkach elektroinstalacyjnych. Dzięki zastosowaniu innowacyjnej technologii zacisku sprężynowego PUSH WIRE®, produkt umożliwia beznarzędziowy montaż przewodów jednodrutowych o przekroju od 0,5 mm² do 2,5 mm². Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii w obwodach o prądzie znamionowym do 24 A. Kluczową cechą złączki jest jej przezroczysta obudowa, która w połączeniu z białą pokrywą pozwala na natychmiastową wizualną weryfikację prawidłowego wprowadzenia przewodu oraz sprawdzenie długości odizolowania żyły.

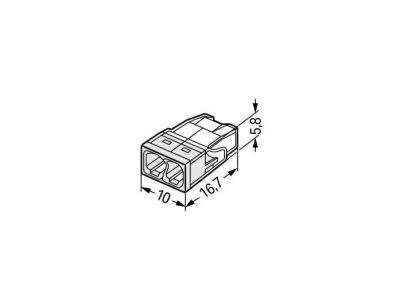

• Kompaktowe wymiary pozwalające na oszczędność do 51% miejsca w porównaniu do starszych serii.
• Możliwość łączenia przewodów o różnych przekrojach w jednej złączce.
• Specjalny otwór pomiarowy umożliwiający bezpieczne sprawdzenie napięcia bez konieczności demontażu połączenia.
• Przezroczysta obudowa eliminująca błędy montażowe dzięki pełnej widoczności styku.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Złączka spełnia wymagania normy EN 60664-1, co gwarantuje odpowiednią koordynację izolacji oraz odporność na przepięcia w instalacjach niskiego napięcia. Posiada certyfikację uznanych jednostek badawczych (m.in. VDE, UL, KEMA), co potwierdza jej niezawodność w profesjonalnych aplikacjach budowlanych i przemysłowych. Stopień zanieczyszczenia 2 oraz napięcie znamionowe udarowe 4 kV świadczą o wysokiej wytrzymałości dielektrycznej komponentu.

Zastosowanie

Złączka WAGO 2273-202 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i obiektach komercyjnych. Jest idealnym rozwiązaniem do:

• Łączenia obwodów oświetleniowych i gniazd wtykowych w puszkach podtynkowych i natynkowych.
• Rozdzielania sygnałów w puszkach odgałęźnych o ograniczonej przestrzeni montażowej.
• Instalacji systemów inteligentnego domu, gdzie wymagana jest duża liczba połączeń w małych obudowach.
• Prac modernizacyjnych, gdzie konieczne jest szybkie i pewne łączenie sztywnych przewodów miedzianych.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę instalacji, należy przestrzegać poniższych wytycznych:

• Przewód jednodrutowy należy odizolować na długości dokładnie 11 mm (wskaźnik długości znajduje się na obudowie złączki).
• Wprowadzić przewód do oporu w otwór montażowy; przezroczysta obudowa pozwala upewnić się, że izolacja dochodzi do krawędzi zacisku, a goła żyła jest w pełni objęta sprężyną.
• W przypadku konieczności demontażu, należy mocno trzymać przewód i kręcąc złączką w lewo i w prawo, delikatnie go wyciągać.
• Złączka jest przeznaczona wyłącznie do przewodów miedzianych (Cu). W przypadku przewodów aluminiowych wymagane jest użycie specjalnej pasty stykowej Alu-Plus.

FAQ

1. Czy złączka 2273-202 może być używana do przewodów typu linka?
Nie, seria 2273 jest dedykowana wyłącznie do przewodów sztywnych (jednodrutowych). Do linek należy zastosować serię 221.

2. Jak sprawdzić napięcie w obwodzie bez rozpinania złączki?
Złączka posiada dedykowany otwór pomiarowy umieszczony w tylnej części obudowy, który jest kompatybilny z większością standardowych próbników i końcówek pomiarowych.

3. Jaki jest maksymalny prąd obciążenia dla tej złączki?
Złączka jest przystosowana do pracy z prądem znamionowym do 24 A przy napięciu do 450 V.
