Złączka 2-przewodowa 2,5mm2 przelotowa, szara | 280-901 Wago

Opis i Kluczowe Cechy

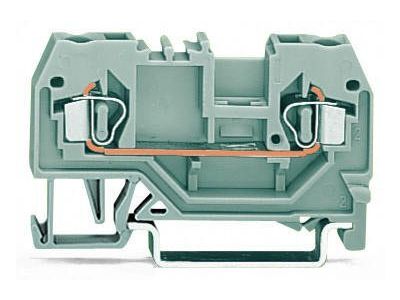

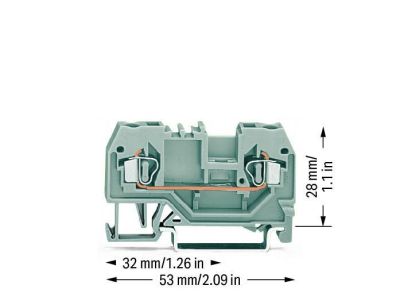

Złączka listwowa WAGO 280-901 to fundament nowoczesnych systemów rozdziału energii i sygnałów w prefabrykacji szaf sterowniczych. Wyposażona w opatentowany system zacisku sprężynowego CAGE CLAMP®, gwarantuje niezawodne, gazoszczelne połączenie odporne na wstrząsy, wibracje oraz cykliczne zmiany temperatury. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy prądzie znamionowym do 24 A, co czyni ją uniwersalnym rozwiązaniem w większości aplikacji przemysłowych. Szara obudowa wykonana z wysokiej jakości poliamidu 6.6 zapewnia doskonałą izolację elektryczną oraz wysoką wytrzymałość mechaniczną. Kompaktowa szerokość wynosząca zaledwie 5 mm pozwala na znaczną oszczędność miejsca na szynie montażowej, co jest kluczowe w gęsto upakowanych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa. Złączka spełnia wymagania normy IEC/EN 60947-7-1, która definiuje parametry dla listwowych złączek do miedzianych przewodów elektrycznych. Posiada certyfikację CE oraz jest w pełni zgodna z dyrektywą RoHS, co eliminuje obecność substancji niebezpiecznych w procesie produkcji. Dzięki wysokiemu napięciu znamionowemu wynoszącemu 800 V oraz napięciu znamionowemu udarowemu 8 kV, komponent ten gwarantuje bezpieczeństwo pracy nawet w trudnych warunkach sieciowych.

Zastosowanie

WAGO 280-901 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budowie maszyn i urządzeń przemysłowych, gdzie wymagana jest odporność na drgania.
• Prefabrykacji rozdzielnic niskiego napięcia i szaf sterowniczych automatyki.
• Instalacjach elektroenergetycznych w budownictwie komercyjnym i przemysłowym.
• Systemach sterowania procesami technologicznymi, wymagających przejrzystego i trwałego oprzewodowania.

Wskazówki Montażowe

Prawidłowy montaż złączki WAGO 280-901 jest kluczowy dla zapewnienia ciągłości obwodu. Należy postępować zgodnie z poniższymi wytycznymi:

• Montaż mechaniczny: Złączkę należy zatrzasnąć na standardowej szynie montażowej DIN-35 (TS 35).
• Przygotowanie przewodu: Izolację z przewodu o przekroju od 0,08 mm² do 2,5 mm² należy usunąć na długości od 8 do 9 mm.
• Podłączenie: Do otwarcia zacisku CAGE CLAMP® należy użyć dedykowanego wkrętaka o szerokości ostrza 3,5 mm. Po wprowadzeniu przewodu i zwolnieniu sprężyny, zacisk automatycznie dopasuje siłę docisku do przekroju żyły.
• Zakończenie sekcji: Na końcu szeregu złączek należy zamontować odpowiednią ściankę końcową (np. 280-301), aby zapewnić stopień ochrony przed dotykiem części pod napięciem.

FAQ

• Czy złączka 280-901 obsługuje przewody typu linka? Tak, technologia CAGE CLAMP® umożliwia bezpośrednie podłączenie przewodów sztywnych (drut), giętkich oraz linkowych. W przypadku linek nie jest wymagane stosowanie tulejek zaciskowych, choć ich użycie jest dopuszczalne.
• Jaki jest maksymalny prąd roboczy dla tego modelu? Prąd znamionowy wynosi 24 A, co przy napięciu 800 V pozwala na obsługę większości standardowych obwodów sterowniczych i wykonawczych.
• Czy złączki można mostkować? Tak, system serii 280 umożliwia stosowanie mostków poprzecznych, co pozwala na szybkie i estetyczne powielanie potencjałów między sąsiednimi złączkami.
