Złączka 2-przewodowa 2,5mm2, pomarańczowa TOPJOBS | 2002-1202 Wago

Opis i Kluczowe Cechy

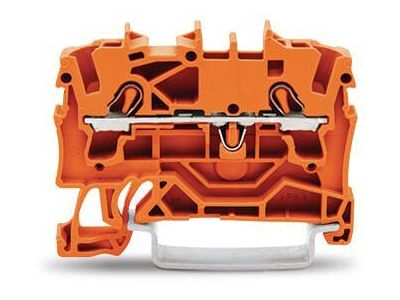

Złączka 2-przewodowa WAGO 2002-1202 z rodziny TOPJOB S stanowi szczytowe osiągnięcie w dziedzinie techniki połączeń sprężynowych. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej oraz sygnałów sterujących, zapewniając optymalną gęstość upakowania na szynie DIN. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, instalatorzy mogą liczyć na znaczące skrócenie czasu montażu – przewody sztywne oraz linkowe z tulejkami można montować poprzez bezpośrednie wciśnięcie. Pomarańczowy kolor obudowy pełni funkcję informacyjną, pozwalając na szybkie odróżnienie specyficznych obwodów wewnątrz rozdzielnicy, co jest kluczowe w rozbudowanych systemach automatyki.

• Znamionowy przekrój poprzeczny: 2,5 mm² (obsługuje przewody o przekroju do 4 mm² w przypadku przewodów jednodrutowych).
• Technologia łączenia: Push-in CAGE CLAMP® zapewniająca gazoszczelne połączenie odporne na wstrząsy i wibracje.
• Kolor: Pomarańczowy, ułatwiający organizację i serwisowanie instalacji.

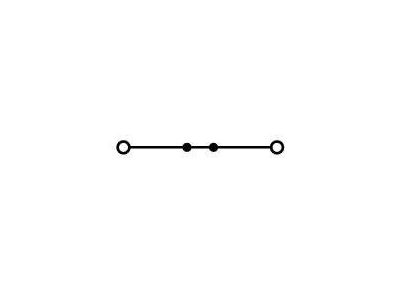

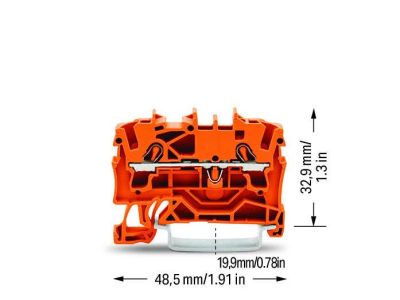

• Konstrukcja: Przelotowa, 2-przewodowa, o kompaktowej szerokości 5,2 mm.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem pracy w najbardziej wymagających środowiskach. Posiada certyfikację Ex e II, co czyni go dopuszczonym do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywami ATEX oraz systemem IECEx. Złączka spełnia rygorystyczne wymagania normy IEC/EN 60947-7-1, co gwarantuje najwyższe parametry bezpieczeństwa elektrycznego, trwałość mechaniczną oraz odporność na starzenie materiałowe w długofalowej eksploatacji przemysłowej.

Zastosowanie

Złączka WAGO 2002-1202 znajduje szerokie zastosowanie w sektorach wymagających najwyższej niezawodności. Jest idealnym wyborem dla przemysłu chemicznego, petrochemicznego oraz wydobywczego, gdzie obecność stref Ex wymusza stosowanie certyfikowanych komponentów. W standardowych aplikacjach B2B wykorzystywana jest w szafach sterowniczych, rozdzielnicach niskiego napięcia oraz systemach sterowania procesami, gdzie pomarańczowy kolor często sygnalizuje obwody pod napięciem po wyłączeniu wyłącznika głównego lub obwody obce.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do zachowania parametrów technicznych złączki. Należy przestrzegać następujących wytycznych:

• Montaż mechaniczny: Złączkę należy zatrzasnąć na standardowej szynie montażowej DIN-35 (TS 35).
• Przygotowanie przewodu: Izolację należy usunąć na długości od 10 mm do 12 mm.
• Podłączanie: Przewody sztywne (drut) oraz linkowe z zaprasowaną tulejką można wprowadzać bezpośrednio do otworu montażowego bez użycia narzędzi. W przypadku przewodów linkowych bez tulejek, należy użyć przyrządu montażowego lub śrubokręta w celu otwarcia sprężyny.
• Mostkowanie: System TOPJOB S pozwala na stosowanie mostków grzebieniowych, co umożliwia szybkie i bezpieczne powielanie potencjałów.

FAQ

1. Czy złączka 2002-1202 wymaga stosowania tulejek na przewodach typu linka?
Nie, technologia Push-in CAGE CLAMP® umożliwia bezpieczne podłączenie przewodów linkowych bez tulejek, jednak wymaga to użycia śrubokręta do otwarcia zacisku podczas wprowadzania przewodu.

2. Jakie jest przeznaczenie koloru pomarańczowego w tym modelu?
W praktyce elektroinstalacyjnej kolor pomarańczowy często oznacza obwody, które pozostają pod napięciem po wyłączeniu głównego zasilania szafy, lub służy do wyróżnienia specyficznych sygnałów w systemach automatyki.

3. Czy złączkę można stosować w instalacjach domowych?
Tak, choć jest to produkt klasy przemysłowej, parametry techniczne i łatwość montażu sprawiają, że doskonale sprawdza się również w nowoczesnych rozdzielnicach domowych, zwłaszcza w systemach Smart Home.
