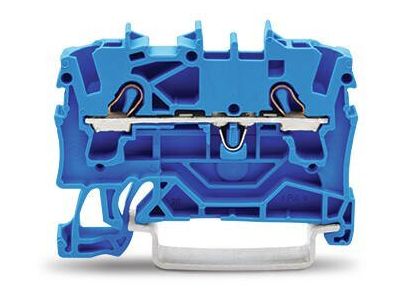

Złączka 2-przewodowa 2,5mm2, niebieska TOPJOBS | 2002-1204 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO 2002-1204 z serii TOPJOB S to zaawansowane rozwiązanie technologiczne zaprojektowane z myślą o najbardziej wymagających instalacjach przemysłowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 2,5 mm², co pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, montaż przewodów jednodrutowych oraz linkowych z tulejkami odbywa się beznarzędziowo, co znacząco skraca czas prefabrykacji szaf sterowniczych. Niebieski kolor obudowy jednoznacznie identyfikuje złączkę jako element przeznaczony do torów neutralnych lub obwodów iskrobezpiecznych w systemach automatyki.

• Technologia zacisku sprężynowego odporna na wstrząsy i wibracje.
• Możliwość podłączania przewodów o przekroju od 0,25 mm² do 4 mm² (przy przewodach sztywnych).
• Kompaktowa budowa pozwalająca na oszczędność miejsca na szynie DIN-35.
• Zintegrowane gniazda pomiarowe ułatwiające diagnostykę układu bez konieczności demontażu okablowania.

Zgodność z Normami

Model 2002-1204 został zaprojektowany i certyfikowany do pracy w środowiskach o podwyższonym ryzyku. Posiada dopuszczenia do zastosowań w strefach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo) oraz Ex i (iskrobezpieczeństwo). Zgodność z międzynarodowymi normami IECEx oraz ATEX gwarantuje, że złączka spełnia rygorystyczne wymogi dotyczące odstępów izolacyjnych oraz wytrzymałości materiałowej w ekstremalnych warunkach eksploatacyjnych. Wykorzystane materiały izolacyjne są wolne od halogenów i wykazują wysoką odporność na prądy pełzne.

Zastosowanie

Złączka znajduje szerokie zastosowanie w sektorach takich jak przemysł chemiczny, petrochemiczny oraz wydobywczy, gdzie obecność gazów lub pyłów łatwopalnych wymaga stosowania komponentów z certyfikatem Ex. Jest idealnym wyborem do budowy rozdzielnic procesowych, systemów sterowania oświetleniem w strefach zagrożonych oraz w zaawansowanych układach automatyki budynkowej i przemysłowej, gdzie niezawodność połączenia elektrycznego jest priorytetem. Dzięki swojej uniwersalności, model ten jest standardem w profesjonalnych instalacjach B2B.

Wskazówki Montażowe

Montaż złączki WAGO 2002-1204 powinien odbywać się na standardowej szynie montażowej TS 35 (DIN-35). Przewody sztywne oraz linkowe z zaprasowaną tulejką należy wprowadzać bezpośrednio do otworu montażowego aż do momentu wyczucia oporu. W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta w celu otwarcia sprężyny zaciskowej. Należy pamiętać o zachowaniu odpowiedniej długości odizolowania przewodu (zgodnie z instrukcją producenta, zazwyczaj ok. 10-12 mm). Dla zapewnienia pełnego stopnia ochrony i stabilności mechanicznej rzędu złączek, na końcu sekcji należy zamontować dedykowaną ściankę końcową, która odizoluje odsłonięte części przewodzące ostatniego modułu.

FAQ

• Czy złączka 2002-1204 może być stosowana z przewodami aluminiowymi? Standardowo złączki TOPJOB S są przeznaczone do miedzi; stosowanie aluminium wymaga użycia specjalistycznej pasty stykowej Alu-Plus.
• Jaka jest różnica między Ex e a Ex i w kontekście tej złączki? Złączka posiada certyfikację pozwalającą na jej stosowanie zarówno w obwodach o podwyższonym bezpieczeństwie (Ex e), jak i w obwodach iskrobezpiecznych (Ex i), co czyni ją produktem wysoce uniwersalnym.
• Czy do montażu potrzebne są specjalistyczne narzędzia? Nie, technologia Push-in pozwala na montaż większości przewodów bez użycia narzędzi, co optymalizuje proces instalacji.
