Złączka 2-przewodowa 16mm2, zasilająca, szara TOPJOBS | 2016-7601 Wago

Opis i Kluczowe Cechy

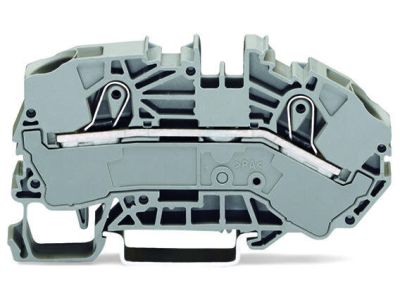

Złączka przelotowa WAGO 2016-7601 z serii TOPJOB S to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach zasilania. Przekrój znamionowy wynoszący 16 mm² pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej przy wysokich obciążeniach prądowych, co jest kluczowe w rozdzielnicach przemysłowych. Sercem urządzenia jest innowacyjna technologia Push-in CAGE CLAMP®, która umożliwia beznarzędziowy montaż przewodów sztywnych oraz przewodów z tulejkami, znacząco skracając czas instalacji. Obudowa w kolorze szarym wykonana jest z wysokiej jakości materiałów izolacyjnych, zapewniając trwałość i odporność na trudne warunki środowiskowe. Złączka charakteryzuje się kompaktową budową, co pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa. Złączka spełnia wymagania normy IEC/EN 60947-7-1, dotyczącej aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki zastosowaniu materiałów samogasnących i odpornych na prądy pełzne, komponent ten jest dopuszczony do pracy w instalacjach o wysokim rygorze niezawodności. Posiada również certyfikaty uznanych jednostek certyfikujących, co potwierdza jej przydatność do użytku w sektorze morskim, petrochemicznym oraz w budownictwie ogólnym.

Zastosowanie

Złączka zasilająca WAGO 2016-7601 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do budowy głównych węzłów zasilających w szafach sterowniczych, rozdzielnicach nn oraz systemach automatyki budynkowej. Dzięki odporności na wstrząsy i wibracje, produkt ten jest powszechnie stosowany w przemyśle ciężkim, kolejnictwie oraz w instalacjach maszynowych, gdzie stabilność połączenia elektrycznego jest krytyczna dla ciągłości procesów technologicznych. Możliwość mostkowania i wyraźnego znakowania sprawia, że jest to fundament przejrzystych i łatwych w serwisowaniu systemów dystrybucji energii.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej DIN-35 (TS 35). Aby zapewnić optymalne parametry styku, należy odizolować przewód na długości wskazanej przez producenta (zazwyczaj 18-20 mm dla tego przekroju). Przewody sztywne oraz linkowe z zaciśniętą tulejką można montować bezpośrednio poprzez wciśnięcie w otwór montażowy. W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta w celu otwarcia sprężyny Push-in CAGE CLAMP®. Ważne jest, aby po zamontowaniu sprawdzić poprawność osadzenia złączki na szynie oraz upewnić się, że wszystkie akcesoria, takie jak ścianki końcowe czy mostki, są prawidłowo zainstalowane, co gwarantuje stopień ochrony IP20.

FAQ

• Czy złączka 2016-7601 wymaga okresowego dokręcania? Nie, dzięki technologii sprężynowej Push-in CAGE CLAMP® połączenie jest odporne na poluzowanie pod wpływem drgań i zmian temperatury, co eliminuje konieczność serwisowania.
• Jakie przewody można podłączyć do tej złączki? Złączka obsługuje przewody miedziane o przekroju do 16 mm² (znamionowo), w tym przewody sztywne, wielodrutowe oraz giętkie z tulejkami.
• Czy można łączyć złączki o różnych przekrojach w jednej linii? Tak, system TOPJOB S pozwala na stosowanie mostków redukcyjnych, co umożliwia łączenie złączek serii 2016 ze złączkami o mniejszych przekrojach, np. serii 2002 lub 2006.
