Złączka 2-przewodowa 16mm2, szara TOPJOBS | 2016-1201 Wago

Opis i Kluczowe Cechy

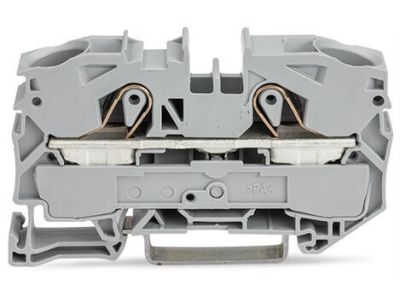

Złączka 2-przewodowa WAGO 2016-1201 z serii TOPJOB S to zaawansowane rozwiązanie dla profesjonalnych systemów elektroenergetycznych. Przekrój znamionowy wynoszący 16 mm² pozwala na stabilne przesyłanie energii przy zachowaniu minimalnych strat rezystancyjnych, co jest kluczowe w instalacjach o dużym obciążeniu prądowym. Wykorzystanie innowacyjnej technologii Push-in CAGE CLAMP® umożliwia bezpośredni montaż przewodów jednodrutowych oraz linkowych z tulejkami bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic i eliminuje błędy montażowe. Szary kolor obudowy ułatwia przejrzystą identyfikację torów prądowych w standardowych układach zasilania.

• Przekrój znamionowy: 16 mm² (obsługa przewodów od 0,5 mm² do 25 mm²).
• Technologia łączenia: Push-in CAGE CLAMP® zapewniająca odporność na wstrząsy i wibracje.
• Kompaktowa budowa: optymalizacja miejsca na szynie DIN-35 przy zachowaniu wysokich parametrów izolacyjnych.
• System TOPJOB S: kompatybilność z akcesoriami do mostkowania i znakowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem najwyższych standardów bezpieczeństwa przemysłowego. Kluczowym atutem modelu 2016-1201 jest pełna certyfikacja do zastosowań w obszarach zagrożonych wybuchem (Ex e II), co potwierdza zgodność z rygorystyczną dyrektywą ATEX oraz międzynarodowymi normami IECEx. Złączka spełnia wymagania dotyczące odporności na udary mechaniczne oraz starzenie materiałowe, co gwarantuje długowieczność instalacji nawet w agresywnym środowisku przemysłowym.

Zastosowanie

Złączka WAGO 2016-1201 znajduje szerokie zastosowanie w przemyśle ciężkim, chemicznym oraz petrochemicznym, gdzie niezawodność połączeń elektrycznych jest priorytetem. Jest idealnym wyborem do budowy szaf sterowniczych, rozdzielnic mocy oraz systemów automatyki procesowej. Dzięki dopuszczeniom Ex, może być bezpiecznie stosowana w instalacjach narażonych na obecność gazów i pyłów łatwopalnych, zapewniając ciągłość zasilania i bezpieczeństwo personelu.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej DIN-35 (TS 35). Przed przystąpieniem do podłączenia, należy odizolować przewód na długości od 18 do 20 mm. Przewody sztywne (drut) oraz linkowe z tulejką wystarczy wsunąć w otwór montażowy do momentu wyczucia oporu. W przypadku przewodów giętkich bez tulejek, należy użyć wkrętaka w celu otwarcia sprężyny. Prawidłowe osadzenie złączki na szynie oraz zastosowanie ścianek końcowych gwarantuje stabilność mechaniczną i odpowiedni stopień ochrony całego bloku listwy zaciskowej.

FAQ

• Czy złączka 2016-1201 wymaga okresowego dokręcania? Nie, technologia sprężynowa Push-in CAGE CLAMP® eliminuje konieczność serwisowania i dokręcania śrub, zapewniając stałą i optymalną siłę docisku przez cały okres eksploatacji, niezależnie od drgań otoczenia.
• Jaki jest maksymalny przekrój przewodu linkowego? Złączka obsługuje przewody linkowe o przekroju do 25 mm² (przy montażu bezpośrednim bez tulejki) lub 16 mm² w przypadku zastosowania tulejki izolowanej.
• Czy produkt jest odporny na trudne warunki atmosferyczne? Tak, wysokiej jakości materiały izolacyjne poliamidowe (PA 6.6) są odporne na starzenie, korozję oraz zapewniają stabilną pracę w szerokim zakresie temperatur roboczych.
