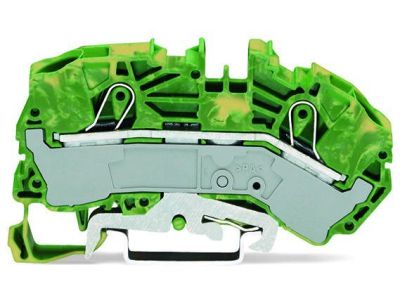

Złączka 2-przewodowa 16mm2 PE, zasilająca, żółto-zielona TOPJOBS | 2016-7607 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO z serii TOPJOB S o numerze katalogowym 2016-7607 to zaawansowane rozwiązanie przeznaczone do realizacji połączeń ochronnych (PE) w profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się charakterystyczną żółto-zieloną obudową, która jednoznacznie identyfikuje funkcję przewodu ochronnego w rozdzielnicy. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, złączka umożliwia beznarzędziowy montaż przewodów sztywnych (drut) oraz przewodów linkowych z tulejkami, co znacząco skraca czas prac instalacyjnych.

• Przekrój znamionowy: Obsługa przewodów o przekroju do 16 mm² pozwala na bezpieczne odprowadzanie prądów zwarciowych w obwodach o dużym obciążeniu.
• Technologia zacisku: Sprężynowy system Push-in gwarantuje trwały, odporny na wstrząsy i bezobsługowy styk, eliminując ryzyko poluzowania się połączenia pod wpływem drgań.
• Kompaktowa konstrukcja: Optymalizacja wymiarów pozwala na oszczędność miejsca na szynie montażowej DIN-35, przy zachowaniu pełnej funkcjonalności i bezpieczeństwa.
• System mostkowania: Seria TOPJOB S oferuje najszerszy na rynku zakres akcesoriów do mostkowania, co pozwala na elastyczne konfigurowanie układów połączeń.

Zgodność z Normami

Złączka WAGO 2016-7607 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa w aplikacjach przemysłowych i budynkowych. Produkt spełnia wymagania normy IEC/EN 60947-7-2 dotyczącą złączek ochronnych do przewodów miedzianych. Dzięki zastosowaniu materiałów izolacyjnych najwyższej jakości, złączka wykazuje wysoką odporność na prądy pełzające oraz stabilność termiczną w szerokim zakresie temperatur pracy.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodności i szybkości montażu:

• Rozdzielnice główne i sterownicze: Jako kluczowy element systemu ochrony przeciwporażeniowej.
• Przemysł ciężki: W układach zasilania maszyn i urządzeń o dużej mocy, gdzie występują wibracje.
• Infrastruktura budynkowa: W nowoczesnych instalacjach komercyjnych i biurowych opartych na systemie TOPJOB S.
• Energetyka: W szafach zasilających wymagających pewnego uziemienia szyny montażowej.

Wskazówki Montażowe

Instalacja złączki 2016-7607 jest intuicyjna, jednak dla zachowania pełnych parametrów technicznych należy przestrzegać poniższych zasad:

• Montaż na szynie: Złączkę należy zatrzasnąć na standardowej szynie TS 35. Mechanizm zatrzaskowy zapewnia automatyczny kontakt elektryczny z szyną (w przypadku złączek PE).
• Przygotowanie przewodu: Należy zachować zalecaną długość odizolowania przewodu, aby zapewnić pełne wprowadzenie żyły do komory zaciskowej.
• Wprowadzanie przewodu: Przewody sztywne oraz linkowe z tulejką można wprowadzać bezpośrednio do otworu montażowego bez użycia narzędzi. W przypadku linki bez tulejki, należy użyć śrubokręta w celu otwarcia sprężyny.
• Demontaż: Odłączenie przewodu odbywa się poprzez włożenie przyrządu montażowego w odpowiedni otwór operacyjny.

FAQ

1. Czy złączka 2016-7607 wymaga dokręcania okresowego?
Nie, dzięki technologii sprężynowej CAGE CLAMP® połączenie jest odporne na poluzowanie i nie wymaga konserwacji ani okresowego dociągania śrub.

2. Jakie przewody można podłączyć do tej złączki?
Złączka obsługuje zarówno przewody miedziane sztywne (drut), jak i giętkie (linka). Maksymalny przekrój znamionowy to 16 mm².

3. Czy złączka zapewnia kontakt elektryczny z szyną DIN?
Tak, złączki ochronne PE serii TOPJOB S są wyposażone w stopkę kontaktową, która po zatrzaśnięciu na metalowej szynie DIN tworzy z nią połączenie elektryczne.
