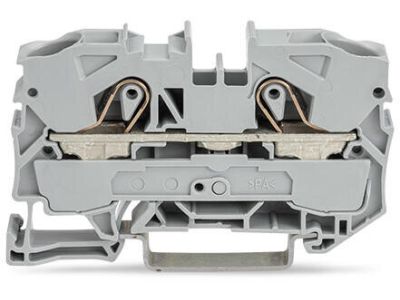

Złączka 2-przewodowa 10mm2 przelotowa, szara TOPJOBS | 2010-1201 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO z serii 2010-1201 to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Wykorzystuje ona innowacyjną technologię zacisku sprężynowego Push-in CAGE CLAMP®, która gwarantuje nie tylko szybkość montażu, ale przede wszystkim długofalową niezawodność połączenia, odporną na wstrząsy oraz wibracje. Przekrój znamionowy wynoszący 10 mm² pozwala na stabilne przesyłanie energii przy wysokich obciążeniach prądowych, co czyni ją idealnym rozwiązaniem dla głównych torów zasilających.

• Technologia Push-in CAGE CLAMP®: Umożliwia bezpośredni montaż przewodów sztywnych oraz linkowych z tulejkami bez użycia narzędzi.
• Wysoka obciążalność: Przystosowana do pracy z prądami znamionowymi odpowiadającymi przekrojowi 10 mm², co minimalizuje straty energii i nagrzewanie się punktów styku.

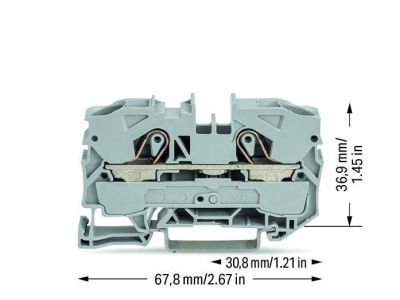

• Kompaktowa konstrukcja: Szerokość złączki wynosząca zaledwie 10 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej DIN-35.
• Trwałość materiałowa: Obudowa wykonana z wysokiej jakości poliamidu zapewnia doskonałe właściwości izolacyjne oraz odporność na starzenie termiczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem najwyższych standardów bezpieczeństwa. Kluczowym atrybutem modelu 2010-1201 jest certyfikacja do zastosowań w obszarach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Oznacza to, że złączka spełnia rygorystyczne wymagania dotyczące odstępów izolacyjnych oraz wytrzymałości mechanicznej, co jest niezbędne w przemyśle chemicznym, petrochemicznym oraz wydobywczym. Zgodność z normami IEC/EN zapewnia pełną kompatybilność z europejskimi systemami rozdziału energii.

Zastosowanie

Złączka przelotowa WAGO TOPJOB S znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych. Jest dedykowana do:

• Rozdzielnic głównych i sterowniczych w obiektach przemysłowych.
• Instalacji w strefach zagrożonych wybuchem (Ex), gdzie wymagana jest najwyższa pewność styku.
• Systemów automatyki budynkowej wymagających przejrzystego i trwałego oprzewodowania.
• Aplikacji narażonych na drgania, takich jak szafy sterownicze w pobliżu pracujących maszyn lub w sektorze transportowym.

Wskazówki Montażowe

Montaż złączki 2010-1201 odbywa się na standardowej szynie TS 35 (DIN). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących wytycznych:

• Przygotowanie przewodu: Należy odizolować przewód na długości zalecanej przez producenta (zazwyczaj 13-15 mm dla tego przekroju).
• Montaż bezpośredni: Przewody sztywne wystarczy wsunąć w otwór montażowy do momentu wyczucia oporu.
• Demontaż: W celu zwolnienia zacisku należy użyć dedykowanego przyrządu montażowego lub płaskiego wkrętaka, co otwiera sprężynę i pozwala na bezpieczne wysunięcie żyły.
• Zakończenie rzędu: Na końcu bloku złączek należy zawsze zamontować odpowiednią ściankę końcową, aby zapewnić stopień ochrony i izolację od strony otwartej profilu.

FAQ

Czy złączka wymaga okresowego dokręcania?
Nie, dzięki zastosowaniu technologii sprężynowej Push-in CAGE CLAMP®, siła docisku dopasowuje się automatycznie do przekroju przewodu, co eliminuje konieczność serwisowego dociągania śrub.

Czy można w niej łączyć przewody aluminiowe?
Złączki WAGO są optymalizowane pod kątem przewodów miedzianych. W przypadku stosowania przewodów aluminiowych wymagane jest użycie specjalnej pasty stykowej Alu-Plus.

Jaki jest kolor obudowy i czy ma on znaczenie?
Złączka posiada kolor szary, który standardowo oznacza tor fazowy lub neutralny w instalacjach przemysłowych, ułatwiając identyfikację obwodów w szafie.
