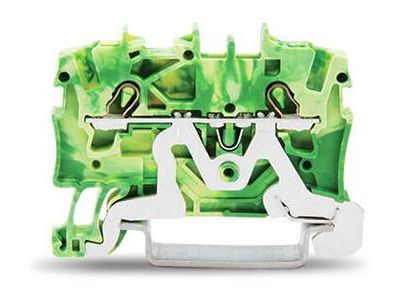

Złączka 2-przewodowa 1,5mm2, żółto-zielona TOPJOBS | 2001-1207 Wago

Opis i Kluczowe Cechy

Złączka ochronna WAGO 2001-1207 to zaawansowany komponent elektroinstalacyjny z uznanej serii TOPJOB S, zaprojektowany z myślą o najwyższej niezawodności w systemach rozdziału energii. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 1,5 mm², co pozwala na precyzyjne i bezpieczne prowadzenie przewodów ochronnych przy zachowaniu kompaktowych wymiarów obudowy. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, montaż przewodów jednodrutowych oraz linkowych z tulejkami odbywa się bez użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych. Charakterystyczna żółto-zielona obudowa jednoznacznie identyfikuje funkcję ochronną (PE) złączki, ułatwiając serwisowanie i diagnostykę instalacji.

• Technologia zacisku Push-in CAGE CLAMP® zapewniająca odporność na wstrząsy i wibracje.
• Przekrój znamionowy 1,5 mm² optymalizujący przestrzeń w rozdzielnicy.
• Możliwość mostkowania i oznaczania w ramach systemu TOPJOB S.
• Wysoka trwałość materiałów izolacyjnych odpornych na starzenie termiczne.

Zgodność z Normami

Złączka WAGO 2001-1207 została zaprojektowana do pracy w najbardziej wymagających środowiskach. Posiada certyfikację do zastosowań w obszarach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Spełnia rygorystyczne normy międzynarodowe IEC/EN, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych na całym świecie. Produkt zapewnia ciągłość elektryczną z szyną montażową, pełniąc funkcję skutecznego uziemienia bez konieczności stosowania dodatkowych przewodów łączących.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz systemach automatyki przemysłowej. Jest idealnym rozwiązaniem dla przemysłu chemicznego, petrochemicznego oraz wszędzie tam, gdzie wymagana jest certyfikacja ATEX/IECEx. Dzięki swojej konstrukcji, złączka 2001-1207 doskonale sprawdza się w budowie maszyn, rozdzielnicach niskiego napięcia oraz w systemach sterowania, gdzie kluczowa jest oszczędność miejsca na szynie DIN oraz pewność połączenia ochronnego.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej DIN-35 (TS 35). Dzięki automatycznemu kontaktowi z szyną, złączka natychmiast uzyskuje potencjał ochronny. Przewody sztywne o przekroju do 1,5 mm² należy wprowadzać bezpośrednio do otworu zaciskowego. W przypadku przewodów giętkich bez tulejek, należy użyć śrubokręta w celu otwarcia sprężyny. Zaleca się zachowanie odpowiedniej długości odizolowania przewodu (zgodnie z danymi technicznymi producenta, zazwyczaj ok. 9-11 mm), aby zapewnić pełne bezpieczeństwo styku i uniknąć odsłonięcia części czynnych.

FAQ

• Czy złączka 2001-1207 wymaga dokręcania śrub? Nie, system Push-in CAGE CLAMP® jest systemem bezśrubowym, co eliminuje ryzyko poluzowania się styku pod wpływem drgań.
• Czy można ją stosować w strefach Ex? Tak, złączka posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem (Ex e II).
• Jakie przewody można podłączyć do tej złączki? Złączka obsługuje przewody miedziane jednodrutowe, wielodrutowe oraz linkowe (z tulejkami lub bez).
