Złączka 2-przewodowa 1,5mm2, szara TOPJOBS | 2001-1201 Wago

Opis i Kluczowe Cechy

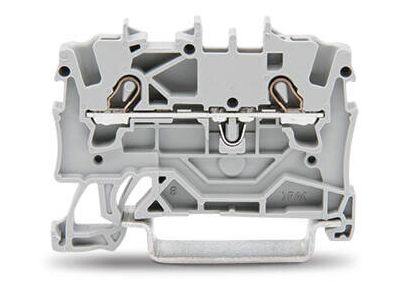

Złączka przelotowa WAGO 2001-1201 to fundament nowoczesnych systemów połączeń elektrycznych, należący do renomowanej rodziny TOPJOB S. Produkt ten został zaprojektowany z myślą o maksymalnej wydajności i niezawodności w wymagających środowiskach przemysłowych. Przekrój znamionowy wynoszący 1,5 mm² pozwala na stabilne przesyłanie energii przy zachowaniu wyjątkowo kompaktowych wymiarów, co jest kluczowe w gęsto upakowanych szafach sterowniczych. Wykorzystanie opatentowanej technologii Push-in CAGE CLAMP umożliwia błyskawiczny montaż przewodów sztywnych oraz linkowych z tulejkami bez użycia narzędzi, co redukuje koszty robocizny i eliminuje błędy montażowe. Szara obudowa wykonana z wysokiej jakości materiałów izolacyjnych zapewnia trwałość i odporność na starzenie.

Zgodność z Normami

Bezpieczeństwo i zgodność z przepisami to priorytety w inżynierii elektrycznej. Złączka WAGO 2001-1201 posiada certyfikację do zastosowań w obszarach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Spełnia ona rygorystyczne wymagania norm ATEX oraz IECEx, co pozwala na jej bezpieczne stosowanie w strefach, gdzie występuje ryzyko pojawienia się atmosfer wybuchowych, takich jak zakłady chemiczne, rafinerie czy kopalnie. Produkt przeszedł testy na odporność na wstrząsy i wibracje, co gwarantuje gazoszczelne i trwałe połączenie w każdych warunkach eksploatacyjnych.

Zastosowanie

Dzięki swojej uniwersalności i certyfikacji specjalistycznej, złączka 2001-1201 znajduje zastosowanie w szerokim spektrum branż. Jest idealnym wyborem do systemów automatyki budynkowej, rozdzielnic przemysłowych oraz zaawansowanych układów sterowania maszynami. W sektorze energetycznym i procesowym wykorzystywana jest wszędzie tam, gdzie wymagana jest najwyższa pewność styku oraz odporność na trudne warunki środowiskowe. Możliwość mostkowania i wyraźnego oznaczania za pomocą systemu pasków oznacznikowych TOPJOB S sprawia, że zarządzanie skomplikowanymi obwodami staje się przejrzyste i proste.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Złączkę należy zatrzasnąć na standardowej szynie montażowej DIN-35 (TS 35). Przed wprowadzeniem przewodu należy zdjąć izolację na długości od 9 do 11 mm. W przypadku przewodów jednodrutowych (drut) lub linkowych z zaprasowaną tulejką, montaż polega na bezpośrednim wsunięciu przewodu w otwór zaciskowy. Przy przewodach linkowych bez tulejek należy użyć dedykowanego przyrządu montażowego lub śrubokręta, aby otworzyć sprężynę. Ważnym elementem jest zakończenie sekcji złączek odpowiednią ścianką końcową (np. 2001-1291), która zapewnia właściwą izolację elektryczną i mechaniczną ostatniego elementu w rzędzie.

FAQ

• Czy złączka 2001-1201 może być stosowana w strefach Ex? Tak, produkt posiada certyfikat Ex e II, co dopuszcza go do pracy w obszarach zagrożonych wybuchem o podwyższonym bezpieczeństwie.
• Jaki jest maksymalny przekrój przewodu dla tej złączki? Nominalny przekrój to 1,5 mm², jednak konstrukcja zacisku pozwala na podłączenie przewodów o przekroju od 0,25 mm² do 2,5 mm² (dla przewodów sztywnych).
• Czy do montażu przewodów typu drut potrzebuję śrubokręta? Nie, technologia Push-in pozwala na montaż przewodów sztywnych poprzez ich proste wciśnięcie.
