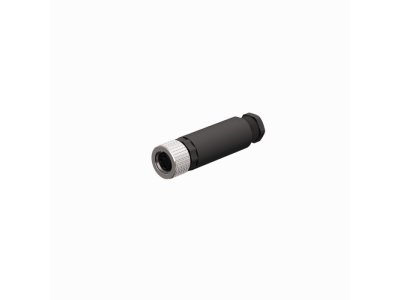

Złącze żeńskie M8x1 proste, 3 pin, IP67, średnica przewodu 3,5-5,0 mm, B5133-0 | 6901030 Turck

Opis i Kluczowe Cechy

Złącze żeńskie M8x1 proste o oznaczeniu B5133-0 (SKU: 6901030) to wysokiej klasy komponent automatyki przemysłowej od renomowanego producenta TURCK. Produkt charakteryzuje się 3-pinową konfiguracją styków, co pozwala na pewne i stabilne przesyłanie sygnałów w systemach sterowania. Kluczowym atutem złącza jest stopień ochrony IP67, który zapewnia całkowitą pyłoszczelność oraz ochronę przed skutkami krótkotrwałego zanurzenia w wodzie, co jest niezbędne w wymagających środowiskach produkcyjnych. Konstrukcja złącza została zoptymalizowana pod kątem przewodów o średnicy zewnętrznej mieszczącej się w zakresie od 3,5 mm do 5,0 mm, co oferuje elastyczność w doborze okablowania.

• Typ złącza: Żeńskie, proste M8 x 1.
• Liczba pinów: 3-pinowe, zapewniające kompatybilność ze standardowymi czujnikami i elementami wykonawczymi.
• Stopień ochrony: IP67, gwarantujący odporność na wilgoć i zanieczyszczenia stałe.
• Zakres dławienia: Przystosowane do przewodów o średnicy 3,5-5,0 mm.
• Trwałość: Wysoka odporność mechaniczna obudowy na wibracje i udary.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi dotyczącymi złączy okrągłych stosowanych w automatyce. Złącze spełnia wymagania normy IEC 61076-2-104, co definiuje standardy dla złączy M8 i gwarantuje pełną wymienność z komponentami innych producentów zachowujących ten sam standard. Dzięki zastosowaniu materiałów o wysokiej jakości, złącze jest zgodne z dyrektywą RoHS, co potwierdza ograniczenie stosowania substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Złącze TURCK B5133-0 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej. Jest idealnym rozwiązaniem do podłączania czujników zbliżeniowych, fotokomórek oraz enkoderów pracujących w standardzie M8. Dzięki wysokiej szczelności IP67, doskonale sprawdza się w branży spożywczej, liniach montażowych w przemyśle motoryzacyjnym oraz w maszynach pakujących, gdzie występuje ryzyko zachlapania lub zapylenia. Może być również stosowane w systemach rozproszonych wejść/wyjść (I/O) do łączenia modułów z urządzeniami obiektowymi.

Wskazówki Montażowe

Podczas montażu złącza należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodu. Izolację zewnętrzną należy zdjąć na długości zalecanej przez producenta, dbając o to, aby nie uszkodzić izolacji żył wewnętrznych. Średnica przewodu musi mieścić się w zakresie 3,5-5,0 mm, aby dławnica mogła zapewnić deklarowaną szczelność IP67. Podczas dokręcania nakrętki radełkowanej M8 zaleca się stosowanie odpowiedniego momentu dokręcania (zazwyczaj ok. 0,4 Nm), co zapobiega poluzowaniu się złącza pod wpływem wibracji, jednocześnie chroniąc uszczelkę przed nadmiernym odkształceniem. Należy upewnić się, że piny są poprawnie zorientowane względem gniazda przed finalnym połączeniem.

FAQ

• Czy złącze wymaga specjalistycznych narzędzi do montażu? Montaż złącza B5133-0 jest intuicyjny i wymaga standardowych narzędzi do zdejmowania izolacji oraz zarabiania przewodów, jednak dla zapewnienia optymalnej szczelności zaleca się użycie klucza dynamometrycznego do złączy M8.
• Jaka jest maksymalna średnica przewodu, którą można zastosować? Złącze jest zaprojektowane dla przewodów o maksymalnej średnicy zewnętrznej wynoszącej 5,0 mm.
• Czy złącze jest odporne na oleje przemysłowe? Tak, materiały użyte przez firmę TURCK do produkcji serii B5133 wykazują wysoką odporność na większość standardowych olejów i chłodziw stosowanych w przemyśle.
