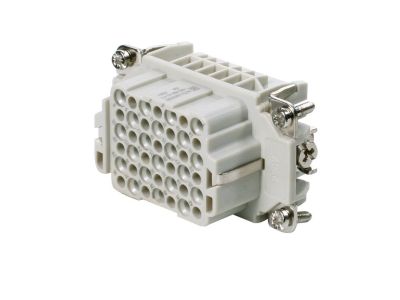

Złącze żeńskie HDC HDD 42 FC, 250V 10A, 42-biegunowe, zagniatane, wielkość 4 | 1651180000 Weidmuller

Opis i Kluczowe Cechy

Złącze żeńskie HDC HDD 42 FC (symbol 1651180000) to 42-biegunowy element złączny przeznaczony do pracy przy napięciu 250V i prądzie 10A. Wykonane w technologii zagniatania zapewnia trwałe i pewne połączenie przewodów, co przekłada się na niezawodność w trudnych warunkach przemysłowych. Wielkość 4 gwarantuje kompatybilność z obudowami i wtykami o tym samym standardzie.

• 42 bieguny: Umożliwia jednoczesne połączenie wielu sygnałów lub przewodów zasilających, oszczędzając miejsce w szafie sterowniczej.
• Napięcie 250V / prąd 10A: Bezpieczna praca w obwodach o średnim obciążeniu, typowych dla automatyki i sterowania maszyn.
• Złącze żeńskie zagniatane: Szybki i powtarzalny montaż bez lutowania – redukcja czasu instalacji i ryzyka błędów.
• Wielkość 4 (standard HDC): Zgodność z obudowami, wkładkami i ramkami w rozmiarze 4, co ułatwia integrację w istniejących systemach.
• Konstrukcja złącza przemysłowego (HDC): Odporność na wibracje i obciążenia mechaniczne typowe dla środowiska produkcyjnego.

Zgodność z Normami

Produkt spełnia wymagania ogólnych norm europejskich dla złączy przemysłowych oraz posiada certyfikat CE. Został zaprojektowany i wykonany zgodnie z uznanymi standardami DIN dla złączy HDC, co gwarantuje niezawodność połączeń w instalacjach sterowniczych.

Zastosowanie

Złącze żeńskie HDC HDD 42 FC znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, wielobiegunowe połączenie przewodów w szafach sterowniczych, pulpitach operatorskich oraz rozdzielnicach przemysłowych.

• Połączenia sygnałowe i sterownicze w układach PLC oraz przekaźnikach.
• Zasilanie odbiorników o prądzie do 10A w maszynach i urządzeniach produkcyjnych.
• Szybkie łączenie wiązek przewodów w systemach automatyki budynkowej i przemysłowej.
• Modułowe systemy szaf sterowniczych wymagające wielokrotnego łączenia i rozłączania.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złącze przeznaczone jest do montażu na przewodach przy użyciu odpowiedniej zaciskarki do kontaktów zagniatanych. Należy przestrzegać momentu dokręcania oraz przekroju przewodów zgodnie z dokumentacją producenta. Przed zamknięciem obudowy sprawdzić prawidłowe osadzenie styków.

FAQ

• Jaki jest maksymalny prąd i napięcie złącza? Złącze jest przystosowane do prądu 10A oraz napięcia 250V AC/DC – parametry te zapewniają bezpieczną pracę w typowych obwodach sterowniczych.
• Czy złącze wymaga specjalnego narzędzia do montażu? Tak, ponieważ jest to wersja zagniatana, do prawidłowego osadzenia styków w izolatorze niezbędna jest odpowiednia zaciskarka (zgodna z profilem styku producenta).
• Jaka jest liczba biegunów i wielkość obudowy? Złącze posiada 42 bieguny i jest wykonane w standardzie wielkości 4 (HDC). Pasuje do obudów i ramek o tym samym rozmiarze.
